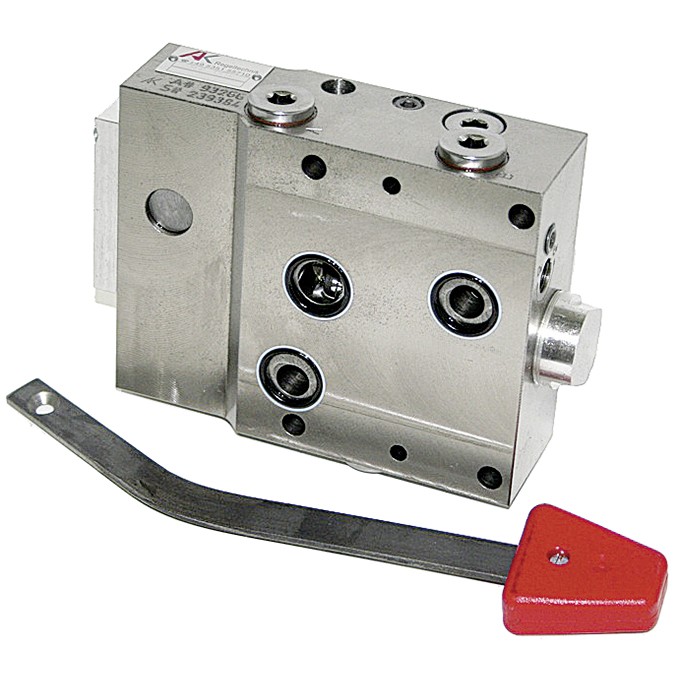

Steuergerät "A 14703", SB 1

• Max Betriebsdruck 250 bar

• Max Rücklaufdruck 50 bar

• Nenndurchfluss 60 l/min

• Anschlüsse M18 x 1,5


• Maße 180 x 50 x 130 mm

• Diese Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell betätigt wird.

• Das Zusatzsteuergerät ist ein Vierstellungssteuergerät, das für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es hat schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist.

• Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. In der Position Senken ist keine Endabschaltung integriert.

• Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander zum Rücklauf verbunden).

• Die Position Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden.
• Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.

Einsetzbar in Hydrauliksystemen von:
Case IH Serie 743 XL, 745, 844, 844 S, 846, 856 bis Bj. '89, 946, 955 XL, 956, 1046, 1055 XL bis Bj. '89, 1056, 1255, 1455, Fendt Serie Farmer 4S, 102, 103, 104, 105, 106, 108, 203P, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, GT 350, GT 360, GT 370, GT 380, GT 390, Fendt Serie Favorit 600 LS, 610 LS, 611 LS, 612 LS, 614 LS, 615 LS, Kramer, Lindner, MB trac Serie 700 bis 1500, Schlüter, Steyr Serie T190 bis 8180, Deutz D50

passend für folgende Bosch-Nr.:
Bosch 0 521 705 024, 0 521 705 505,
Bosch 0 521 705 026
Bosch 0 521 705 034
Bosch 0 521 705 035
Bosch 0 521 705 036
Bosch 0 521 705 037
Bosch 0 521 705 038
Bosch 0 521 705 500
Bosch 5 521 705 504
Bosch 0 521 705 509
Bosch 0 521 705 510
Bosch 0 521 705 513
Bosch 0 521 705 519
Bosch 0 521 705 521
Bosch 0 521 705 523
Bosch 0 521 705 534
