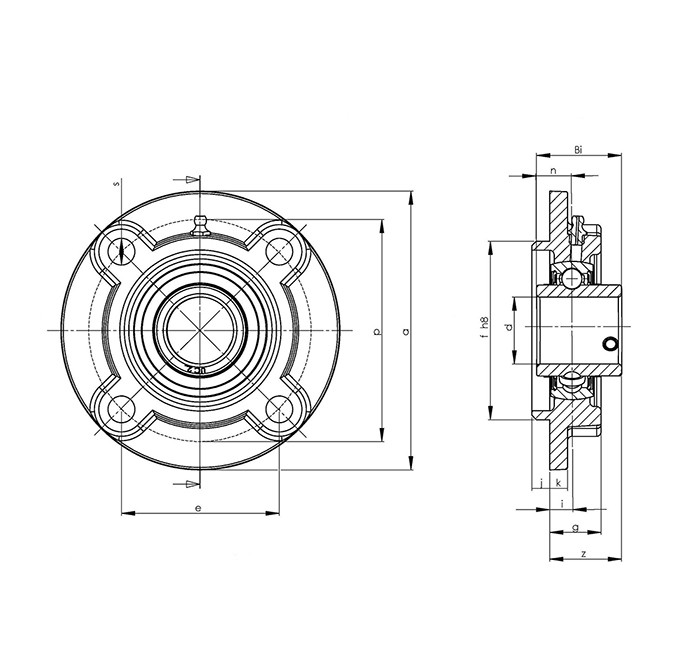

Flanschlagergehäuse "UCFC", kpl. mit Gewindestift am Innenring

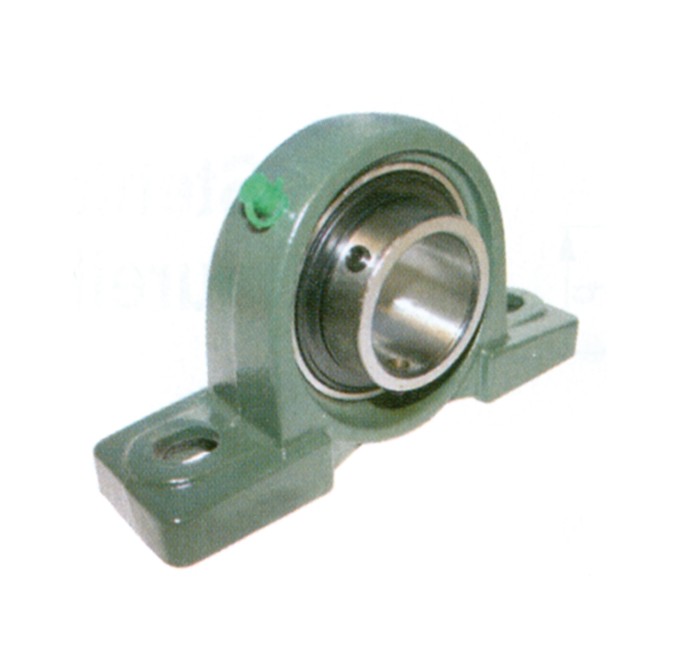

Baureihe UCP 212

d           L           J           H         A           N          H2
mm      mm       mm       mm     mm       mm       mm
60         241       184       69,8       70         20         138

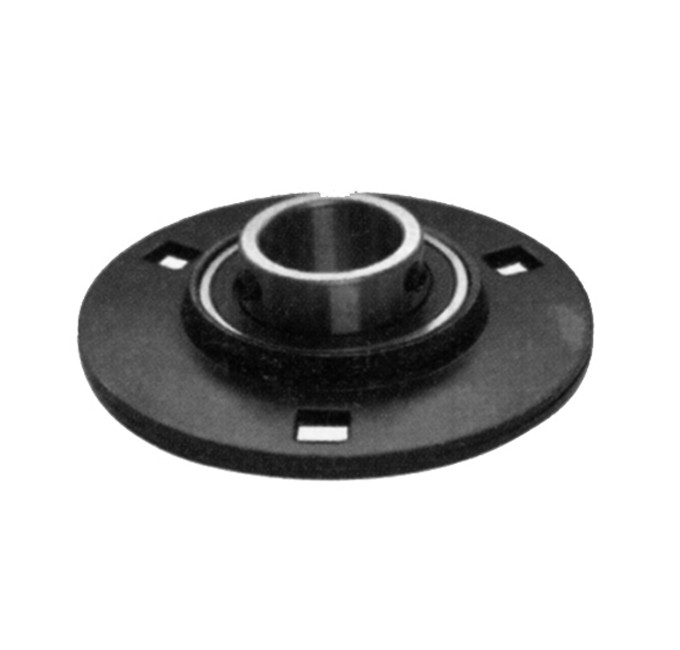

3-Loch-Blechflanschlager "SBPF 206",
kpl. mit Lager der Baureihe "SB 200"

     d           L           J          N
    mm      mm       mm       mm
    30         113        90,5       11

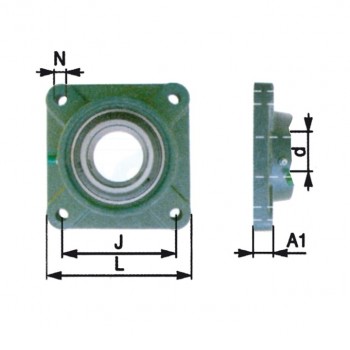

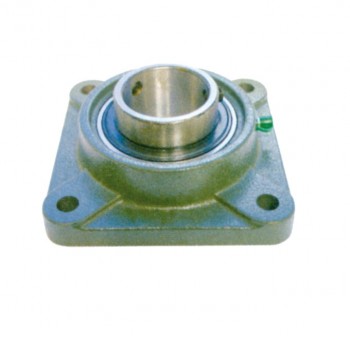

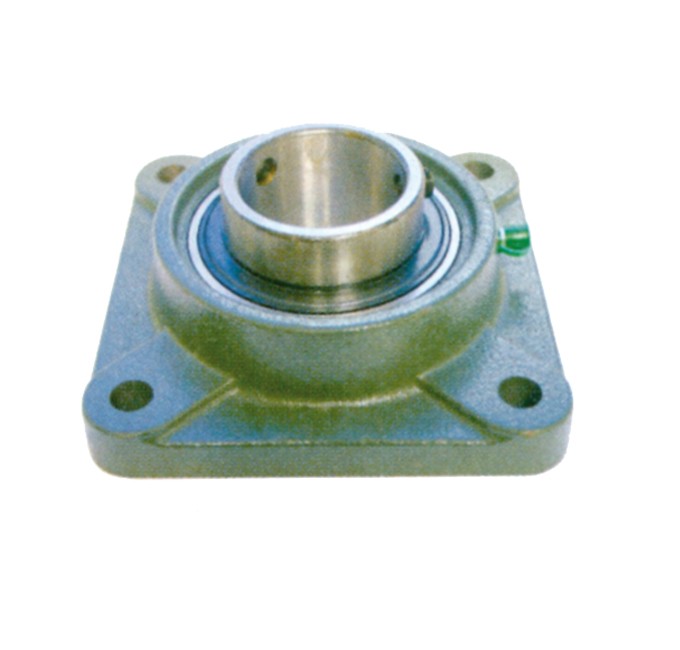

Baureihe UCF 204

     d           L           J           A1       N
    mm      mm       mm       mm     mm
    20         86          64          12       12

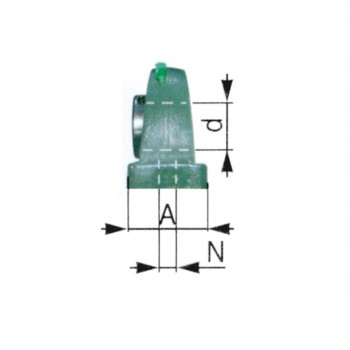

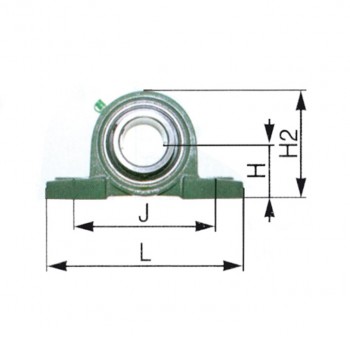

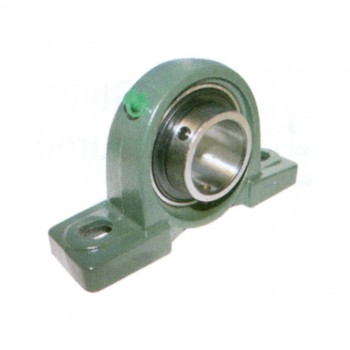

Baureihe UCP 210

d           L           J           H         A           N          H2
mm      mm       mm       mm     mm       mm       mm
50         206       159       57,2       60         20         113

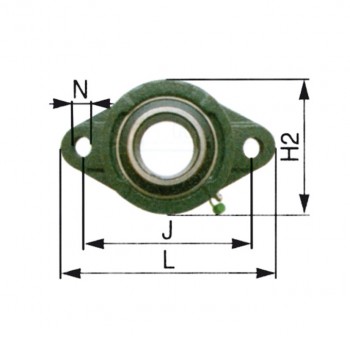

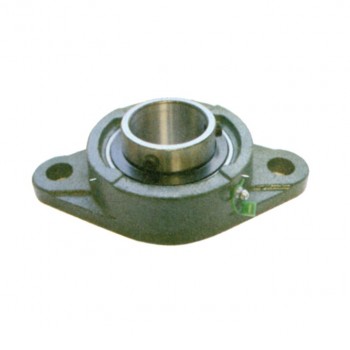

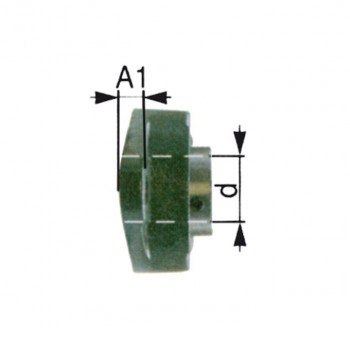

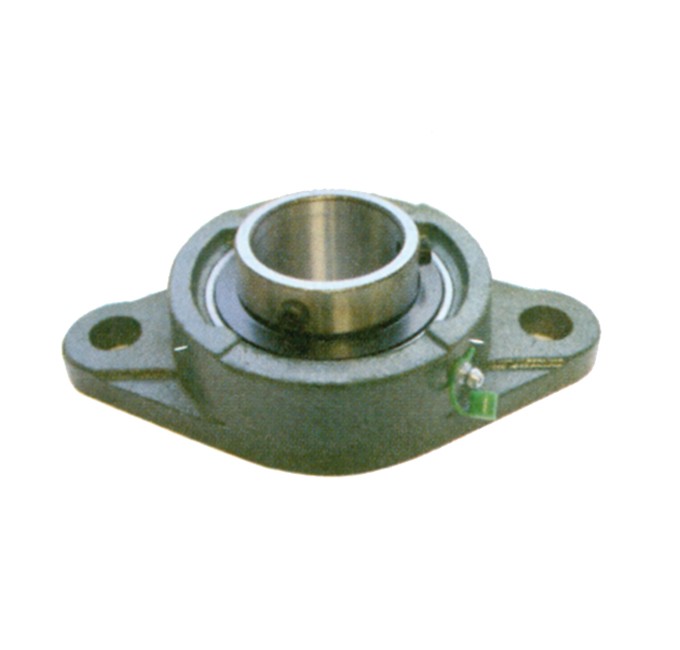

Baureihe UCFL 205

     d           L           J          H2       A1        N
    mm      mm       mm       mm     mm     mm
     25        130       99           68       13       16

Baureihe UCP 205

     d           L           J           H         A           N          H2
    mm      mm       mm       mm     mm       mm       mm
    25         140       105       36,5       38         13          71

3-Loch-Blechflanschlager "SBPF 204",
kpl. mit Lager der Baureihe "SB 200"

     d           L           J          N
    mm      mm       mm       mm
    20         90         71,5        9

3-Loch-Blechflanschlager "SBPF 207",
kpl. mit Lager der Baureihe "SB 200"

     d           L           J          N
    mm      mm       mm       mm
    35         122        100       11

Baureihe UCFL 206

     d           L           J          H2       A1        N
    mm      mm       mm       mm     mm     mm
     30        148       117          80       13       16

Baureihe UCF 205

     d           L           J           A1       N
    mm      mm       mm       mm     mm
    25         95          70          14       12

Baureihe UCP 206

     d           L           J           H         A           N          H2
    mm      mm       mm       mm     mm       mm       mm
    30         165       121       42,9       48         17          84

Baureihe UCP 207

     d           L           J           H         A           N          H2
    mm      mm       mm       mm     mm       mm       mm
    35         167       127       47,6       48         17          93

Baureihe UCP 208

     d           L           J           H         A           N          H2
    mm      mm       mm       mm     mm       mm       mm
    40         184       137       49,2       54         17         100

Baureihe UCF 206

     d           L           J           A1       N
    mm      mm       mm       mm     mm
    30        108         83          14       12

Baureihe UCF 207

     d           L           J           A1       N
    mm      mm       mm       mm     mm
    35        117         92          16       14

Baureihe UCP 209

     d           L           J           H         A           N          H2
    mm      mm       mm       mm     mm       mm       mm
    45         190       146        54        54         17         106

Baureihe UCFL 204

     d           L           J          H2       A1        N
    mm      mm       mm       mm     mm     mm
     20        113       90           60       11       12

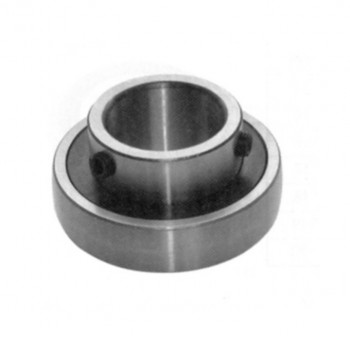

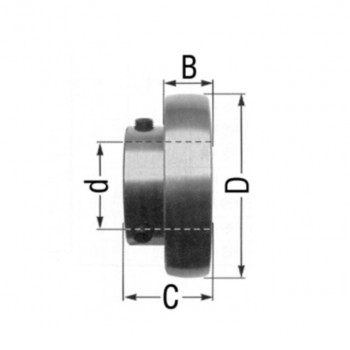

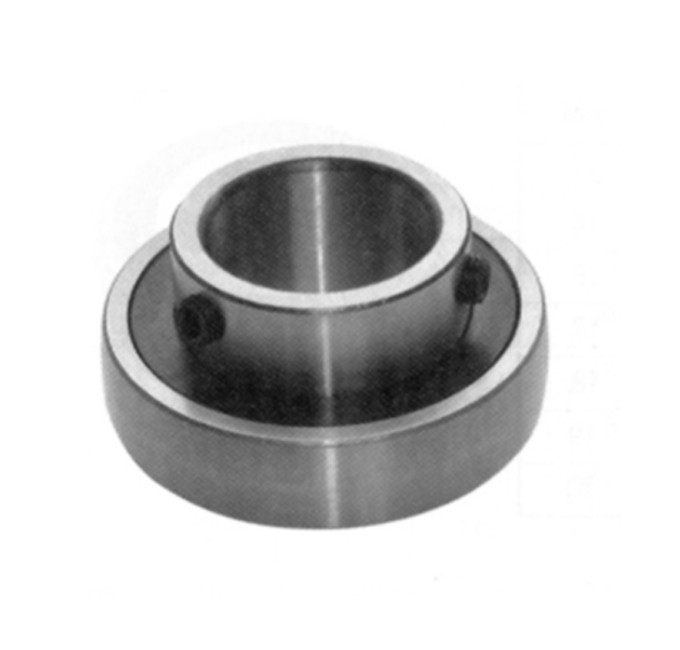

Lager-Einsatz "SB210" für Stahlblech Flanschlagereinheit
Baureihe SBPF 200

• d 50 mm

• D 90 mm

• B 20 mm

• C 43,5 mm
• Standard Ersatzlager
• einseitig glatt mit 2 Madenschrauben

Lager-Einsatz "SB206" für Stahlblech Flanschlagereinheit
Baureihe SBPF 200

• d 30 mm

• D 62 mm

• B 16 mm

• C 30 mm
• Standard Ersatzlager
• einseitig glatt mit 2 Madenschrauben


Pendelkugellager "2202", Welle 15 mm

• Welle 15 mm
• Außendurchmesser 35 mm
• Breite 14 mm


Kugellager "CS206LLU", ballig

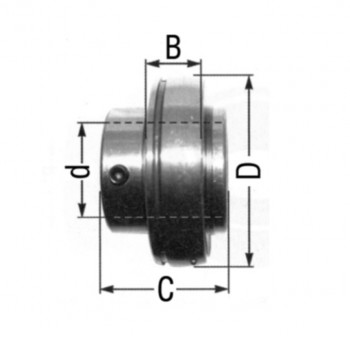

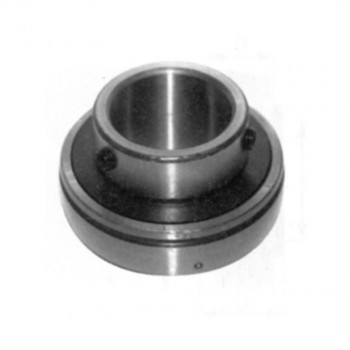

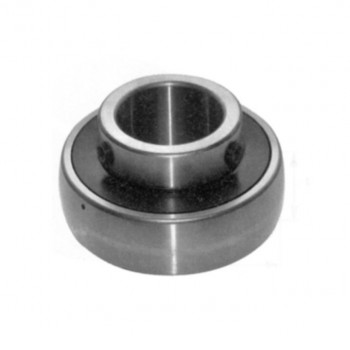

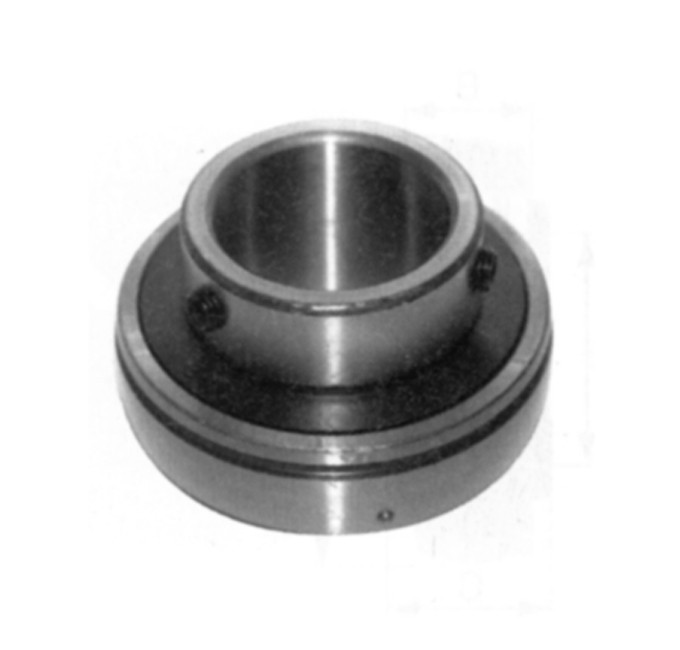

Lager-Einsatz "UC307"

• d 35 mm

• D 80 mm

• B 25 mm

• C 48 mm
• Standard Ersatzlager
• mit Madenschraube

Pendelkugellager "1202", Welle 15 mm

• Welle 15 mm
  Außendurchmesser 35 mm
  Breite 11 mm


Pendelkugellager "2208", Welle 40 mm

• Welle 40 mm
• Außendurchmesser 80 mm
• Breite 23 mm


Schrägkugellager 3204

Lager-Einsatz "UC209" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 45 mm
• D 85 mm
• B 22 mm
• C 49,2 mm
• Standard Ersatzlager
• mit Madenschraube

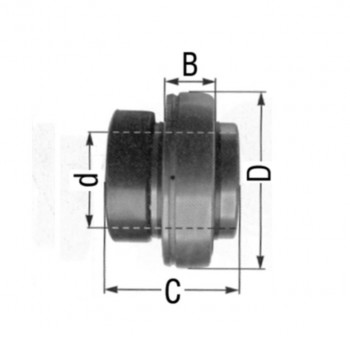

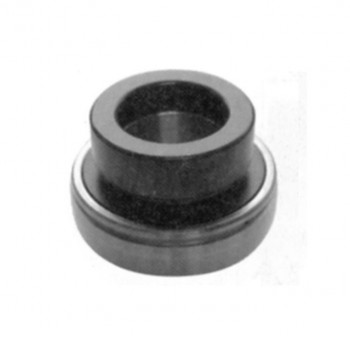

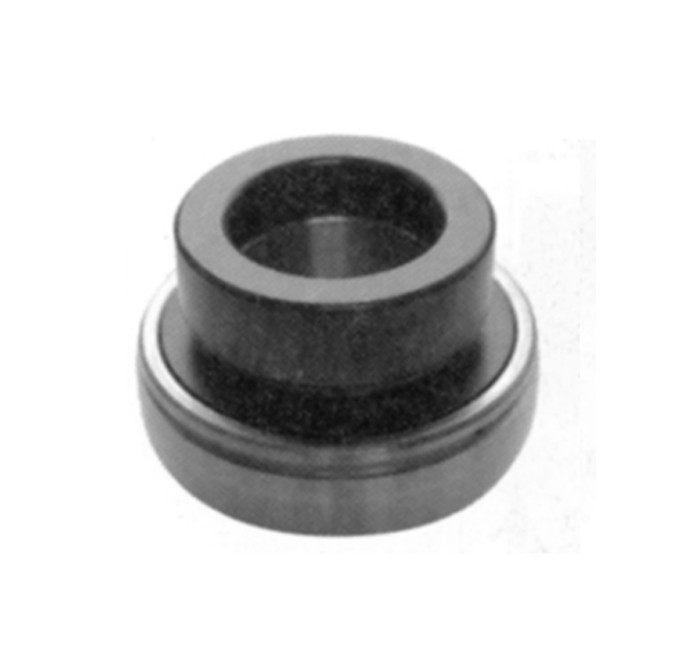

Lager-Einsatz "HC205" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 25 mm

• D 52 mm

• B 17 mm

• C 44,4 mm
• Standard Ersatzlager
• mit Exenterring

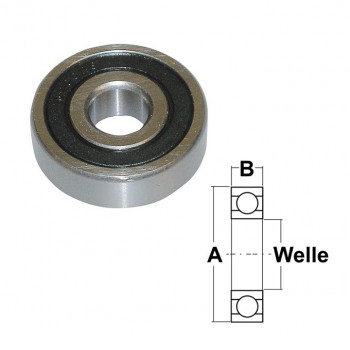

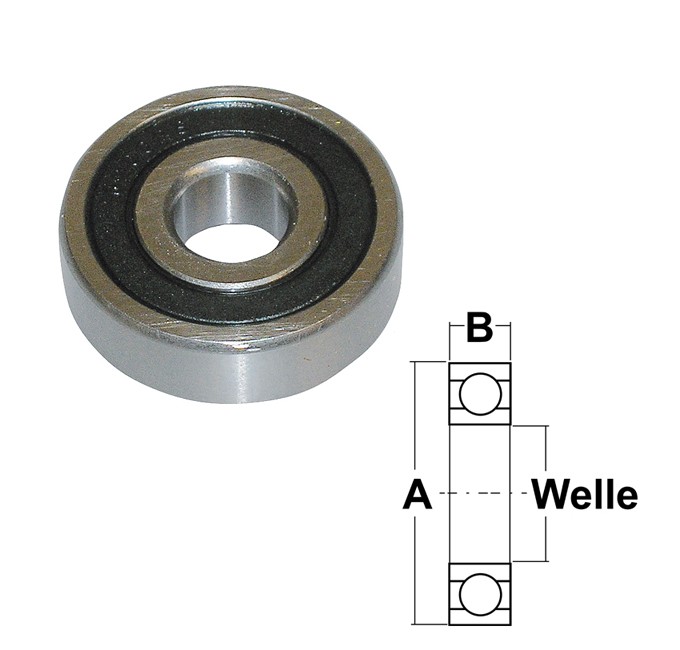

Rillenkugellager "6007", 2 RS, Welle 35 mm

• A 62 mm

• B 14 mm

• Welle 35 mm

• 2RS = beidseitig abgedichtet

• Standard Ersatzlager

Lager-Einsatz "YEL204" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 20 mm

• D 47 mm

• B 17 mm

• C 43,7 mm
• SKF/FAG Qualitäts-Ersatzlager
• mit Exenterring

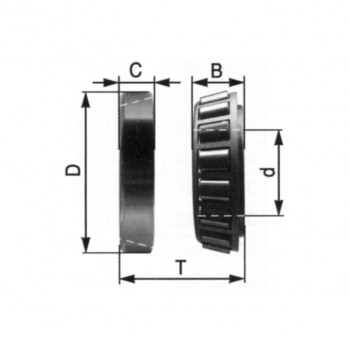

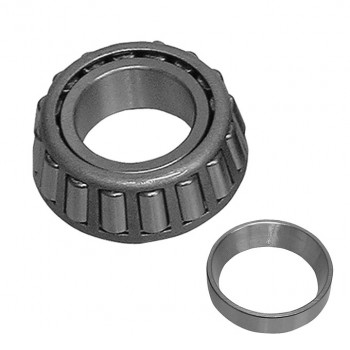

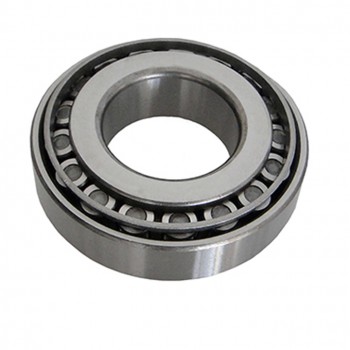

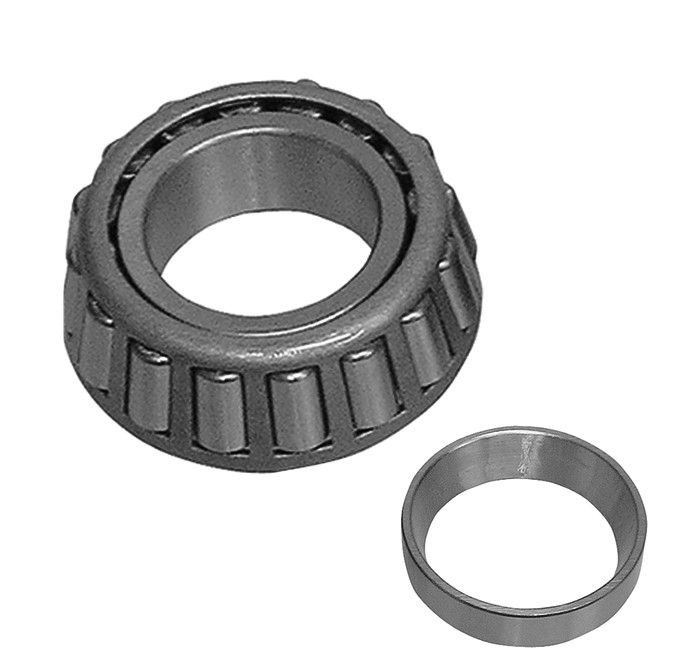

Kegelrollenlager "30306"

d        D        B        C        T
mm    mm     mm     mm     mm
30      72       19       16    20,75

Rillenkugellager "6010", 2 RS, SKF/FAG, Welle 50 mm

• A 80 mm

• B 16 mm

• Welle 50 mm

• 2RS = beidseitig abgedichtet

• SKF/FAG
 Qualitäts-Ersatzlager

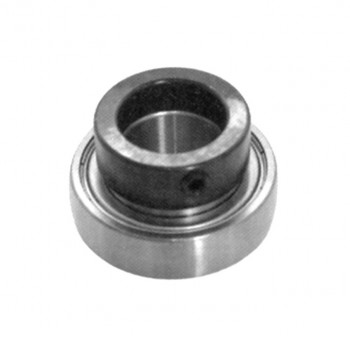

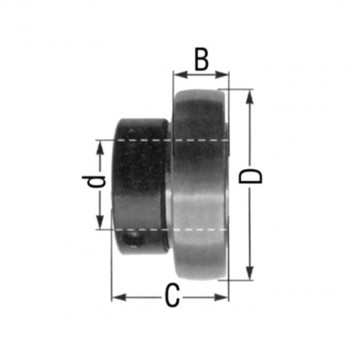

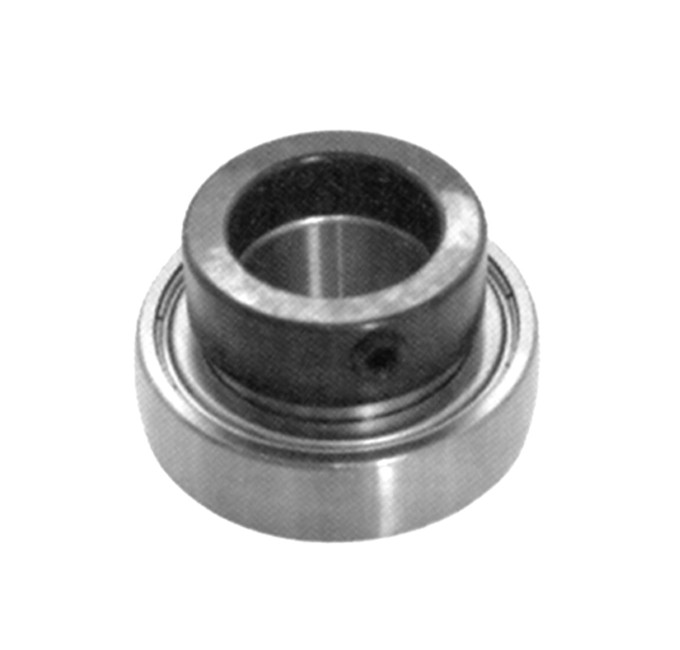

Lager-Einsatz "SA209" für Flaschlagereinheit "SBPF 200"

• d 45 mm

• D 85 mm

• B 19 mm

• C 43,7 mm
• Standard Ersatzlager
• einseitig glatt mit Exenterring

Rillenkugellager "6300", 2 RS, Welle 10 mm

• A 35 mm

• B 11 mm

• Welle 10 mm

• 2RS = beidseitig abgedichtet

• Standard Ersatzlager



Pendelkugellager "1203", Welle 17 mm

• Welle 17 mm
• Außendurchmesser 40 mm
• Breite 12 mm


Pendelkugellager "2209", Welle 45 mm

• Welle 45 mm
• Außendurchmesser 85 mm
• Breite 23 mm


Gehäuselager UCT 205

Lager-Einsatz "YEL207", SKF/FAG, für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 35 mm

• D 72 mm

• B 20 mm

• C 51,1 mm
• SKF/FAG Qualitäts-Ersatzlager
• mit Exenterring

Pendelkugellager "11206", Welle 30 mm, mit breitem Innenring

• Welle 30 mm
• Außendurchmesser 62 mm
• Breite 48 mm


Rillenkugellager "6301", 2 RS, SKF/FAG, Welle 12 mm

• A 37 mm

• B 12 mm

• Welle 12 mm

• 2RS = beidseitig abgedichtet


• SKF/FAG
 Qualitäts-Ersatzlager

Kegelrollenlager "32307"

d        D        B        C        T
mm    mm     mm     mm    mm
35      80      31       25      32,75

Lager-Einsatz "YAR212", SKF/FAG, für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d   60 mm

• D 110 mm

• B   27 mm

• C   65,1 mm
• SKF/FAG Qualitäts-Ersatzlager
• mit Madenschraube


Lager-Einsatz "HC206" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 45 mm

• D 85 mm

• B 22 mm

• C 56,3 mm
• Standard Ersatzlager
• mit Exenterring

Pendelkugellager "1207", Welle 35 mm

• Welle 35 mm
• Außendurchmesser 72 mm
• Breite 17 mm


Lager-Ersatz "YAT208", SKF/FAG, für Stahlblech Flanschlagereinheit
Baureihe SBPF 200

• d 40 mm

• D 80 mm

• B 18 mm

• C 34 mm
• SKF/FAG Qualitäts-Ersatzlager
• mit 2 Madenschrauben


Pendelrollenlager 22205

Kegelrollenlager "31308"

d        D        B        C        T
mm    mm     mm     mm    mm
40      90      23       17      25,25

Kegelrollenlager "32006"

d        D        B        C        T
mm    mm     mm     mm     mm
30      55       17       13    17,00

Rillenkugellager "6208", 2 RS, SKF/FAG, Welle 40 mm

• A 80 mm

• B 18 mm

• Welle 40 mm

• 2RS = beidseitig abgedichtet

• SKF/FAG
 Qualitäts-Ersatzlager

Rillenkugellager "6008", 2 RS, SKF/FAG, Welle 40 mm

• A 68 mm

• B 15 mm

• Welle 40 mm

• 2RS = beidseitig abgedichtet

• SKF/FAG
 Qualitäts-Ersatzlager

Lager-Einsatz "YAR209", SKF/FAG, für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 45 mm

• D 85 mm

• B 22 mm

• C 49,2 mm
• SKF/FAG Qualitäts-Ersatzlager
• mit Madenschraube

Lager-Einsatz "YEL204", SKF/FAG, für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 45 mm

• D 85 mm

• B 22 mm

• C 56,3 mm
• SKF/FAG Qualitäts-Ersatzlager
• mit Exenterring

Kegelrollenlager "30308"

d        D        B        C        T
mm    mm     mm     mm    mm
40      90      23       20      25,25

Kegelrollenlager "32005"

d        D        B        C        T
mm    mm     mm     mm     mm
25      47       15      11,5    15,00

Kugellager "16006"

Kegelrollenlager "32206"

d        D        B        C        T
mm    mm     mm     mm     mm
30      62       20       17    21,25

Kegelrollenlager "32306"

d        D        B        C        T
mm    mm     mm     mm     mm
30      72       27       23    28,75

Lager-Einsatz "YET204", SKF/FAG, für Flaschlagereinheit "SBPF 200"

• d 20 mm

• D 47 mm

• B 14 mm

• C 31 mm
• SKG/FAG Qualitäts-Ersatzlager
• einseitig glatt mit Exenterring

Lager-Einsatz "SB207" für Stahlblech Flanschlagereinheit
Baureihe SBPF 200

• d 35 mm

• D 72 mm

• B 17 mm

• C 32 mm
• Standard Ersatzlager
• einseitig glatt mit 2 Madenschrauben

Rillenkugellager "6001", 2 RS, Welle 12 mm

• A 28 mm
•
B 8 mm

• Welle 12 mm

• 2RS = beidseitig abgedichtet

• Standard Ersatzlager

Kegelrollenlager "30304"

d        D        B        C        T
mm    mm     mm     mm     mm
20      52       15       13    16,25

Pendelkugellager "11210", Welle 50 mm, mit breitem Innenring

• Welle 50 mm
• Außendurchmesser 90 mm
• Breite 58 mm


Rillenkugellager "6207", 2 RS, Welle 35 mm

• A 72 mm

• B 17 mm

• Welle 35 mm

• 2RS = beidseitig abgedichtet

• Standard Ersatzlager

Rillenkugellager "6307", 2 RS, SKF/FAG, Welle 35 mm

• A 80 mm

• B 21 mm

• Welle 35 mm

• 2RS = beidseitig abgedichtet

• SKF/FAG
 Qualitäts-Ersatzlager

Rillenkugellager "6206", 2 RS, SKF/FAG, Welle 30 mm

• A 62 mm

• B 16 mm

• Welle 30 mm
•
2RS = beidseitig abgedichtet

• SKF/FAG
 Qualitäts-Ersatzlager

Rillenkugellager "6205", 2 RS, Welle 25 mm

• A 52 mm

• B 15 mm

• Welle 25 mm

• 2RS = beidseitig abgedichtet

• Standard Ersatzlager


Lager-Einsatz "HC208" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 40 mm

• D 80 mm

• B 21 mm

• C 56,3 mm
• Standard Ersatzlager
• mit Exenterring

Lager-Einsatz "SA204" für Flaschlagereinheit "SBPF 200"

• d 30 mm

• D 62 mm

• B 16 mm

• C 35,7 mm
• Standard Ersatzlager
• einseitig glatt mit Exenterring

Baureihe UCF 210

d           L           J           A1       N
mm      mm       mm       mm     mm
50        143       111          18       16

Rillenkugellager "6206", 2 RS, Welle 30 mm

• A 62 mm

• B 16 mm

• Welle 30 mm

• 2RS = beidseitig abgedichtet

• Standard Ersatzlager

Lager-Einsatz "HC210" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 50 mm

• D 90 mm

• B 24 mm

• C 62,7 mm
• Standard Ersatzlager
• mit Exenterring

Lager-Einsatz "HC207" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 35 mm

• D 72 mm

• B 20 mm

• C 51,1 mm
• Standard Ersatzlager
• mit Exenterring

Lager-Einsatz "HC204" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 30 mm

• D 62 mm

• B 19 mm

• C 48,4 mm
• Standard Ersatzlager
• mit Exenterring

Rillenkugellager "6310", 2 RS, SKF/FAG, Welle 50 mm

• A 110 mm

• B 27 mm

• Welle 50 mm

• 2RS = beidseitig abgedichtet

• SKF/FAG
 Qualitäts-Ersatzlager

Rillenkugellager "6202", 2 RS, Welle 15 mm

• A 35 mm

• B 11 mm

• Welle 15 mm

• 2RS = beidseitig abgedichtet

• Standard Ersatzlager

Kegelrollenlager "30204"

d        D        B        C        T
mm    mm     mm     mm     mm
20      47       14       12    15,25

Lager-Einsatz "UC207" für Stehlagergehäuse "UCP 200"
und für Flanschlagergehäuse UCF 200 und UCFL 200

• d 35 mm

• D 72 mm

• B 20 mm

• C 42,9 mm
• Standard Ersatzlager
• mit Madenschraube

Rillenkugellager "608", Welle 8 mm

• A 22 mm
• B 7 mm
• Welle 8 mm
• 2RS = beidseitig abgedichtet
• Standard Ersatzlager


Rillenkugellager "6307", 2 RS, Welle 35 mm

• A 80 mm

• B 21 mm

• Welle 35 mm

• 2RS = beidseitig abgedichtet

• Standard Ersatzlager
