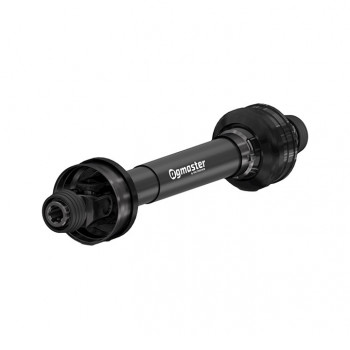

AGMaster Gelenkwelle mit Anschlussgabeln
· Hervorragendes Preis-/Leistungsverhältnis
· 100% kompatibel mit Walterscheid Standard-Kupplungen

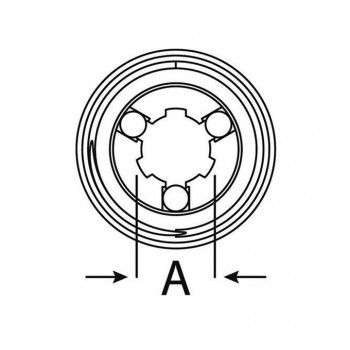

· Einfach zu bedineneder ASGE-Ziehverschluss an beiden Enden
· Zitronenprofil
Lieferumfang
Der Lieferumfang beinhaltet eine komplette Gelenkwelle Baugröße AGM860 mit Anschlussgabeln (Profil 1 3/8" (6)), Schutz, Haltekette/n, Bedien- und Montageanleitung inkl. Konformitätserklärung.
Montagehinweise:
Die Standard-Bauform eignet sich für den achsparallelen Einsatz von Gelenkwellen. Abhängig von der Anwendung wird empfohlen, dass ein einfaches Gelenk bis einen Winkel von max. 25° betrieben werden kann. Ein Konstant-Winkel bei Dauerbetrieb von max. 15° sollte nicht überschritten werden.
Rechtliche Hinweise:
Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.

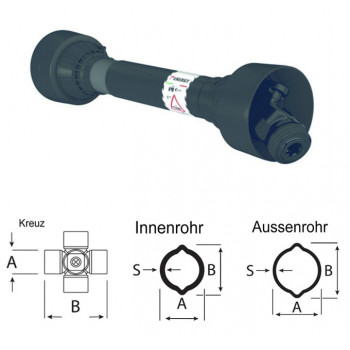

Technische Daten:
Baugröße AGM1
Wellenlänge (Lz) 860 mm
Kreuz 22x55
