Länge (L) 70 mm
Rohrprofil 00a
Rillenweite (E) 47 mm
Ø Kreuzgarnitur (A) 23,8 mm
Gabelweite (C) 72 mm

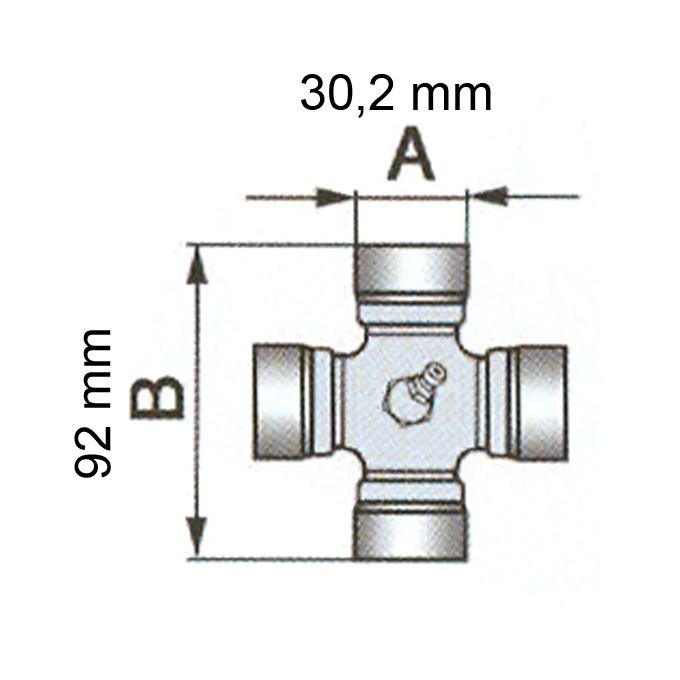

Länge (L) 108mm
Rohrprofil 2a
Rillenweite (E) 70mm
Ø Kreuzgarnitur (A) 30,2mm
Gabelweite (C) 104mm

Orig.-Nr. / Vergleichs-Nr. 041682E

Sternratsche K33 mit gerilltem Gehäuse

• Länge: 74 mm

• Gabelweite: 84 mm

• Typ: K33

• Kreuzgarnitur: A 27 x B 75 mm

• Drehmoment: 800 Nm
• Baugröße 2300
• 55.202.03


Gelenkwellenschutz / Unfallschutz


ohne Gleitring, "Gr. 4", 1210 mm

• Länge 1210 mm

• Typ / Baugröße Gr. 4
• Schutzrohr innen 90,0 mm
• Schutzrohr außen 97,0 mm

• passend zu Welle 1010, 1210

• p. f. Bypy, Weasler und Walterscheid
• p. f. Bondioli & Pavesi, AB8, AB9, Walterscheid 2600
• ohne Gleitring / Laufring
• Nachfolgeartikel bei Fehlig #261318

HINWEIS:


• Der Sperrgutzuschlag für Artikel ab 120 cm Länge beträgt 6 € pro Lieferung.

• Aus technischen Gründen wird Ihnen dieser nicht in der Auftragsbestätigung angezeigt.

• Der Zuschlag entfällt ab einem Warenwert von 150 €.

Bohrung (D) 25mm
Länge (L) 78mm
Nut 8mm
Gewinde (G) M10
Ø Kreuzgarnitur (A) 22mm
Gabelweite (C) 64mm

Orig.-Nr. / Vergleichs-Nr. 040217E

• Länge (L) 90mm
• Rohrprofil 2a
• Rillenweite (E) 70mm
• Ø Kreuzgarnitur (A) 27mm
• Gabelweite (C) 83mm
• Orig.-Nr. 041577E

Gabel 10.49.00 - Innengabel mit Rille

• Länge (L) 66 mm
• Rohrprofil 0a
• Rillenweite (E) 47 mm
• Ø Kreuzgarnitur (A) 22 mm
• Gabelweite (C) 64 mm
• Gabel für Außenrohr

Länge (L) 80mm
Rohrprofil 1
Rillenweite (E) 58mm
Ø Kreuzgarnitur (A) 27mm
Gabelweite (C) 77mm

Gleitring-Satz, p. f. Walterscheid-Wellen,
BG 2100, SD05

• Baugröße 2100
• p. f. Walterscheid-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Gleitringen

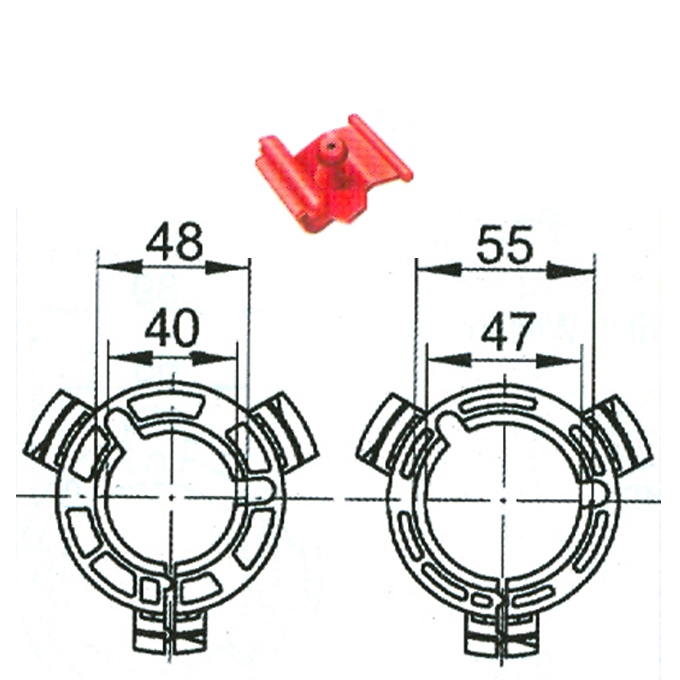

Gleitring-Satz, p. f Bondioli + Pavesi, BG A8, A9, A10

• Baugröße A8, A9, A10
• p. f. Bypy-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Laufringen

Gelenkwellenschutz / Unfallschutz,
p.f. Bondioli + Pavesi, Walterscheid

ohne Gleitring, "Gr. 2", 860 mm

• Länge 860 mm

• Typ / Baugröße Gr. 2
• Schutzrohr innen 61,0 mm
• Schutzrohr außen 65,0 mm

• p. f. Bypy, Weasler und Walterscheid
• p. f. Bondioli & Pavesi AB3, AB4
• p. f. Walterscheid 2200, 2300, SD15

• ohne Gleitring / Laufring

Profilrohr Sternprofilrohr S5

• 61,0 x 4,5 mm p. f. Walterscheid
  BG2400, 2500, 2600, WII

• und Weasler AW35, AW36, AW26

Länge (L) 88mm
Rohrprofil 1b
Rillenweite (E) 70mm
Ø Kreuzgarnitur (A) 34mm
Gabelweite (C) 88mm

Gabel 35.13.00 - Innengabel mit Rille

• Länge (L) 92 mm

• Rohrprofil 1b

• Rillenweite (E) 70 mm

• Ø Kreuzgarnitur (A) 32 mm

• Gabelweite (C) 90 mm
• Gabel für Innenrohr

• Orig.-Nr. 019518E

• Länge (L) 102mm
• Rohrprofil S5
• Ø Kreuzgarnitur (A) 32mm
• Gabelweite (C) 90mm
• Rillenweite (E) 70mm
• Orig.-Nr.356906E

Gabel 10.10.00 - Außengabel mit Schiebestift

• Länge (L) 89 mm

• Profil (D) 34,9 mm

• Gabelweite (C) 64 mm

• Ø Kreuzgarnitur (A) 22 mm
• Profil 1 3/8" - 6-teilig Standardprofil

Gabel 35.14.00 - Innengabel mit Rille

• Länge (L) 102 mm

• Rohrprofil 2a

• Rillenweite (E) 70 mm

• Ø Kreuzgarnitur (A) 32 mm

• Gabelweite (C) 90 mm
• Gabel für Außenrohr

Original Walterscheid
Länge (L) 125mm
Rohrprofil (D) 34,9mm
Ø Kreuzgarnitur (A) 27mm
Gabelweite (C) 84mm

Gelenkwellenschutz / Unfallschutz,
p.f. Bondioli + Pavesi, Walterscheid
ohne Gleitring, "Gr. 3“, 1210 mm

• Länge 1210 mm
• Typ / Baugröße Gr. 3
• Schutzrohr innen 75,5 mm
• Schutzrohr außen 81,5 mm
• p. f. Bypy, Weasler und Walterscheid
• p. f. Bondioli & Pavesi AB5, AB6, AB7


• p. f. Walterscheid 2300S, 2400, 2500, SD25
• ohne Gleitring / Laufring

• HINWEIS:
• Der Sperrgutzuschlag für Artikel ab 120 cm Länge beträgt 6 € pro Lieferung.
• Aus technischen Gründen wird Ihnen dieser nicht in der Auftragsbestätigung angezeigt.

Gelenkwellenschutz / Unfallschutz
p.f. Bondioli + Pavesi, Walterscheid

ohne Gleitring, "Gr. 1", 860 mm

• Länge 860 mm

• Typ / Baugröße Gr. 1
• Schutzrohr innen 55,8 mm
• Schutzrohr außen 61,0 mm

• p. f. Bypy, Weasler und Walterscheid
• p.f. Bondioli & Pavesi AB1, AB2
• p.f. Walterscheid 2100, SD05
• ohne Gleitring / Laufring



Gelenkwellenschutz / Unfallschutz
p.f. Bondioli + Pavesi, Walterscheid
ohne Gleitring, "Gr. 1", 1210 mm

• Länge 1210 mm
• Typ / Baugröße Gr. 1
• Schutzrohr innen 55,8 mm
• Schutzrohr außen 61,0 mm
• p. f. Bypy, Weasler und Walterscheid
• p. f. Bondioli & Pavesi AB1, AB2
• p. f. Walterscheid 2100, SD05
• ohne Gleitring / Laufring
• HINWEIS:
• Der Sperrgutzuschlag für Artikel ab 120 cm Länge beträgt 6 € pro Lieferung.
• Aus technischen Gründen wird Ihnen dieser nicht in der Auftragsbestätigung angezeigt.

Gabel 20.10.00 - Außengabel mit Schiebestift

• Länge (L) 98 mm

• Profil (D) 34,9 mm

• Gabelweite (C) 72 mm

• Ø Kreuzgarnitur (A) 23,8 mm
• Profil 1 3/8" - 6-teilig Standardprofil

Gabel 21.10.00 - Außengabel mit Schiebestift

• Länge (L) 107 mm

• Profil (D) 34,9 mm

• Gabelweite (C) 83 mm

• Ø Kreuzgarnitur (A) 27 mm
• Profil 1 3/8" - 6-teilig Standardprofil

Gabel 35.10.00 - Außengabel mit Schiebestift

• Länge (L) 116 mm

• Profil (D) 34,9 mm

• Gabelweite (C) 90 mm

• Ø Kreuzgarnitur (A) 32 mm
• Profil 1 3/8" - 6-teilig Standardprofil

Original Walterscheid
Länge (L) 114mm
Rohrprofil (D) 34,9mm
Ø Kreuzgarnitur (A) 22mm
Gabelweite (C) 63mm

Länge (L) 92mm
Profil (D) 28,6mm
Gabelweite (C) 64mm
Ø Kreuzgarnitur (A) 22mm

Orig.-Nr. / Vergleichs-Nr. 1040188

Gabel 10.48.00 - Innengabel mit Rille

• Länge (L) 66 mm

• Rohrprofil 00a

• Rillenweite (E) 47 mm

• Ø Kreuzgarnitur (A) 22 mm

• Gabelweite (C) 64 mm
• Gabel für Innenrohr

• Orig.-Nr.040444E

Original Walterscheid
Länge (L) 116mm
Rohrprofil (D) 34,9mm
Ø Kreuzgarnitur (A) 24mm
Gabelweite (C) 70mm

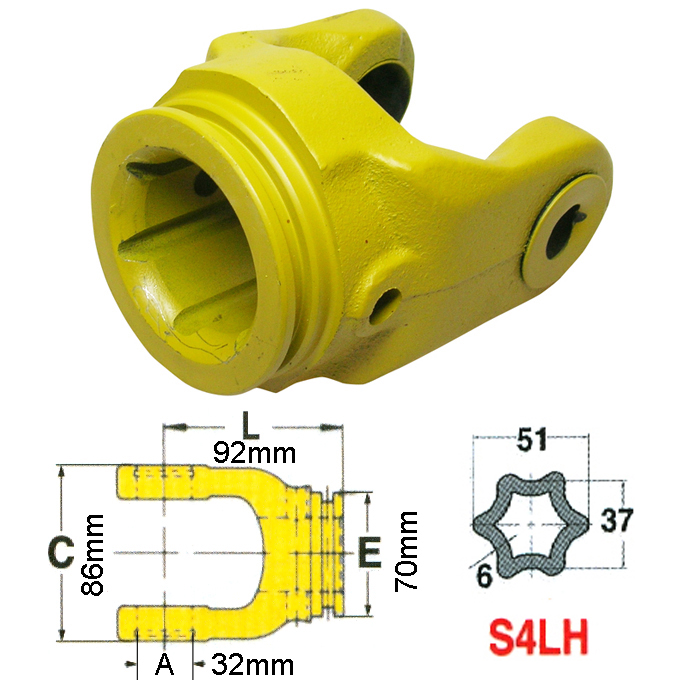

Länge (L) 92mm
Rohrprofil S4LH
Ø Kreuzgarnitur (A) 32mm
Gabelweite (C) 86mm
Rillenweite (E) 70mm

Orig.-Nr. / Vergleichs-Nr. 356905E

Gabel 20.11.00 - Innengabel mit Rille

• Länge (L) 75 mm

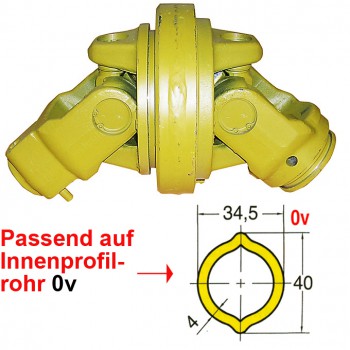

• Rohrprofil 0v
• Rillenweite (E) 58 mm
• Ø Kreuzgarnitur (A) 23,8 mm
• Gabelweite (C) 72 mm
• Gabel für Innenrohr

• Orig.-Nr.041065E

Gleitring-Satz, p. f. Bondioli + Pavesi, Bypy, BG A5

• Baugröße A5
• p. f. Bypy-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Laufringen


Gleitring-Satz, p. f. Bondioli + Pavesi, Bypy, BG A1

• Baugröße A1
• p. f. Bypy-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Laufringen

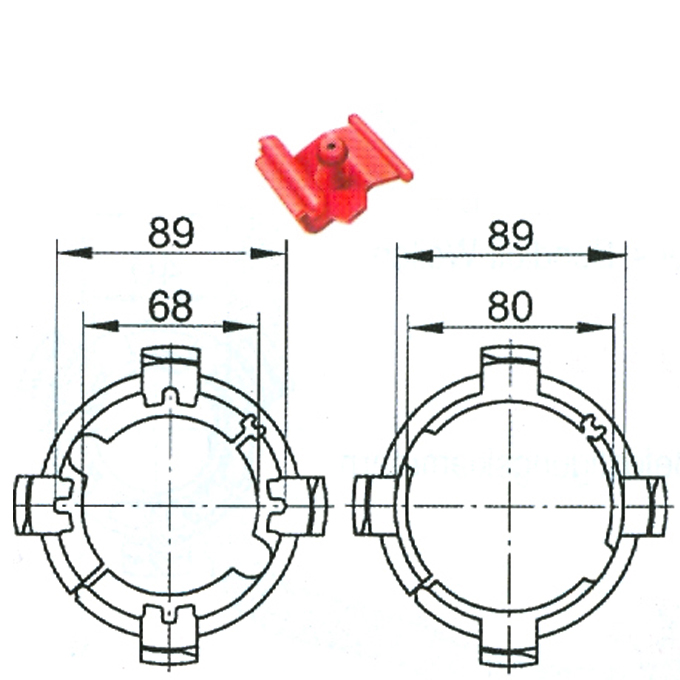

Gleitring-Satz, p. f. Walterscheid, BG 2400, 2500, SD25

• Baugröße 2400, 2500

• p. f. Walterscheid-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Gleitringen

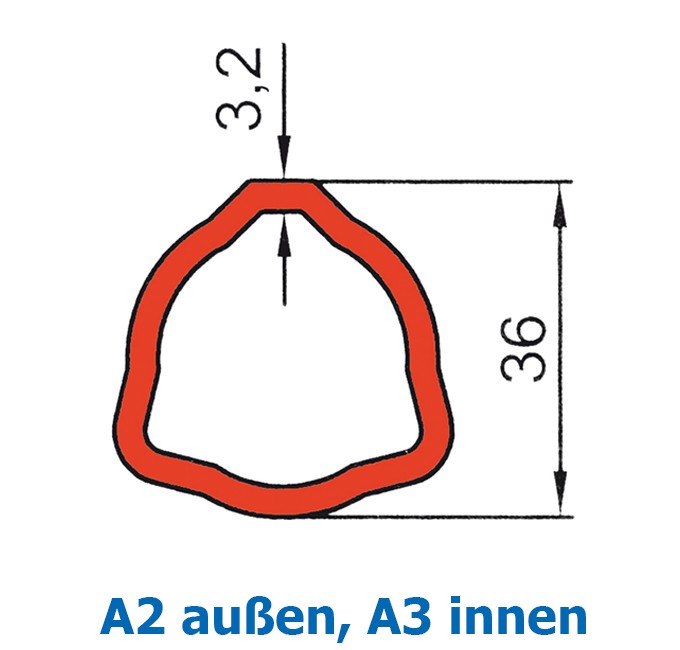

Gleitring-Satz, p. f. Bondioli + Pavesi, Bypy, BG A2

• Baugröße A2
• p. f. Bypy-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Laufringen

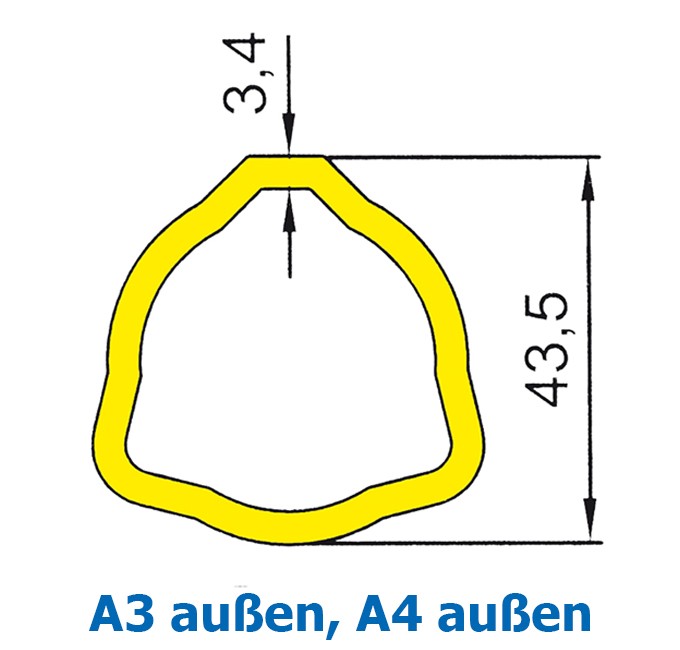

Gleitring-Satz, p. f. Bondioli + Pavesi, Bypy, BG A3, A4

• Baugröße A3, A4

• p. f. Bypy-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Laufringen



Profilrohr Sternprofilrohr S4

• 51,5 mm p. f. Walterscheid
  BG2400, 2500, 2600, WII

• und Weasler AW35, AW36, AW26

Länge (L) 78mm
Profil (D) 29mm
Ø Kreuzgarnitur (A) 22mm
Gabelweite (C) 63mm

Orig.-Nr. / Vergleichs-Nr. 040251E

Gabel 20.12.00 - Innengabel mit Rille

• Länge (L) 75 mm
• Rohrprofil 1
• Rillenweite (E) 58 mm
• Ø Kreuzgarnitur (A) 23,8 mm
• Gabelweite (C) 72 mm
• Gabel für Außenrohr

Gabel 21.11.00 - Innengabel mit Rille

• Länge (L) 85 mm
• Rohrprofil 0v
• Rillenweite (E) 58 mm
• Ø Kreuzgarnitur (A) 27 mm
• Gabelweite (C) 83 mm
• Gabel für Innenrohr

• Orig.-Nr.041315E

Original Walterscheid
Länge (L) 112mm
Rohrprofil (D) 34,9mm
Ø Kreuzgarnitur (A) 32mm
Gabelweite (C) 86mm

Länge (L) 85mm
Rohrprofil 1b
Rillenweite (E) 70mm
Ø Kreuzgarnitur (A) 27mm
Gabelweite (C) 83mm

Orig.-Nr. / Vergleichs-Nr. 041576E

• Bohrung (D) 25 mm
• Länge (L) 78 mm
• Bohrung (N) 8 mm
• Ø Kreuzgarnitur (A) 22 mm
• Gabelweite (C) 64 mm
• Orig.-Nr. 040211E

Gabel 21.12.00 - Innengabel mit Rille

• Länge (L) 85 mm

• Rohrprofil 1

• Rillenweite (E) 58 mm

• Ø Kreuzgarnitur (A) 27 mm

• Gabelweite (C) 83 mm
• Gabel für Außenrohr

Bohrung (D) 30mm
Länge (L) 78mm
Nut 8mm
Gewinde (G) M10
Ø Kreuzgarnitur (A) 22mm
Gabelweite (C) 64mm

Gelenkwellenschutz / Unfallschutz,
p.f. Bondioli + Pavesi, Walterscheid
ohne Gleitring, "Gr. 4“, 860 mm

• Länge 860 mm

• Typ / Baugröße Gr. 4
• Schutzrohr innen 90,0 mm
• Schutzrohr außen 96,0 mm

• p. f. Bypy, Weasler und Walterscheid
• p. f. Bondioli & Pavesi, AB8, AB9,
• Walterscheid 2600, SD35

• ohne Gleitring / Laufring

Gleitring-Satz, p. f. Walterscheid, BG 2200, 2300, WI, SD15

• Baugröße 2200, 2300, WI, SD15
• p. f. Walterscheid-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Gleitringen

Gleitring-Satz, p. f Bondioli + Pavesi, BG A6, A7

• Baugröße A6, A7

• p. f. Bypy-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Laufringen

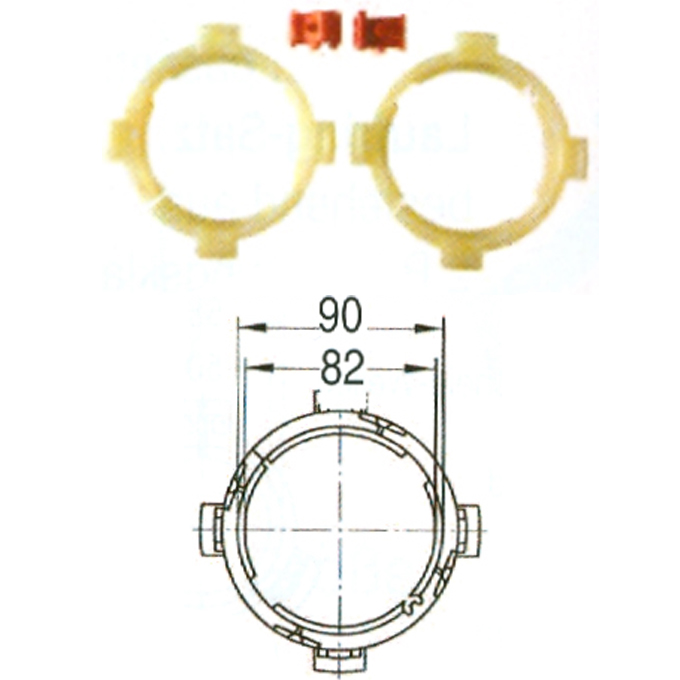

Gleitring-Satz, p. f. Walterscheid, BG 2600, SD35

• Baugröße 2600, SD35
• p. f. Walterscheid-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Gleitringen

Gelenkwellenschutz / Unfallschutz
p.f. Bondioli + Pavesi, Walterscheid
ohne Gleitring, "Gr. 2", 1210 mm

• Länge 1210 mm
• Typ / Baugröße Gr. 2
• Schutzrohr innen 61,0 mm
• Schutzrohr außen 65,0 mm
• p. f. Bypy, Weasler und Walterscheid
• p. f. Bondioli & Pavesi AB3, AB4
• p. f. Walterscheid 2200, 2300, SD15
• ohne Gleitring / Laufring


• HINWEIS:
• Der Sperrgutzuschlag für Artikel ab 120 cm Länge beträgt 6 € pro Lieferung.
• Aus technischen Gründen wird Ihnen dieser nicht in der Auftragsbestätigung angezeigt.

Gelenkwellenschutz / Unfallschutz,
p.f. Bondioli + Pavesi, Walterscheid
ohne Gleitring, "Gr. 3“, 860 mm

• Länge 860 mm

• Typ / Baugröße Gr. 3
• Schutzrohr innen 75,5 mm
• Schutzrohr außen 81,5 mm

• p. f. Bypy, Weasler und Walterscheid
• p. f. Bondioli & Pavesi AB5, AB6, AB7

• p. f. Walterscheid 2300S, 2400, 2500, SD25

• ohne Gleitring / Laufring

Weitwinkelgelenk m. Außengabel AW 21-80
für Walterscheid BG 2380
Gabelweite 83,0 mm
für Profil 1

Gelenkwellenschutz zu Weitwinkelwelle "SD 15", 1000 mm

• Länge 1000 mm

• Rillenmaß 58 mm

• Schutzrohr innen 57,0 x 62,0 mm

• Schutzrohr außen 62,0 x 71,0 mm
• inklusive Gleitring

Sollten Sie nur eine Hälfte des Schutzes benötigen, geben Sie bitte an ob Sie das Innen- oder Außenrohr haben möchten. Der Preis beträgt dann die Hälfte des kompletten Schutzes.

Gleitring für Weitwinkel-Schutz "SD15/25" 82.83.13

• für Weitwinkel-Schutz
• BG 2380

• Nr. 82.83.13
• Maße 115,0 x 166,0 mm


Original Walterscheid
A 27 mm x B 70 mm
Gabelweite 77 mm

Weitwinkel-Schutztrichter für Gelenkwelle "SC22"

• Unfallschutz, Lager, Profilrohre, Gabel, usw.
  nach Ihren Angaben oder Muster sofort lieferbar.

Lagerring für Sternprofil S4

• 16.33.116

• zum Anschweißen für Sternprofil S4
• Lagerring "SC25"

Weasler
A 34 mm x B 90 mm
Gabelweite 88 mm

Gleitring für Standard-Schutz "SD05", 83.09.01

• für Standard-Schutz
• BG 2100

• Nr. 83.09.01

• Maße 42,0 x 47,5 mm

•

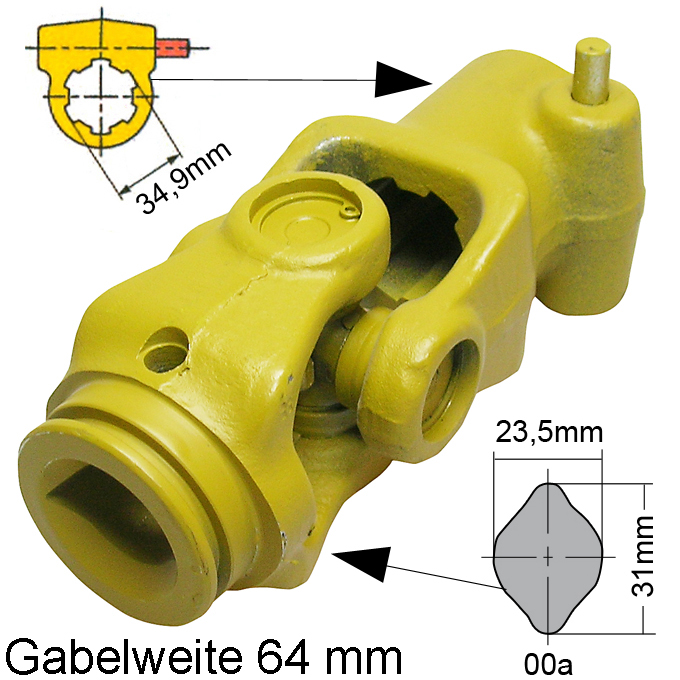

Außengabel 10.10.00
Kreuzgarnitur 10.01.00
Innengabel 10.49.00
Rohrprofil 0a
Gabelweite 64 mm

Profilrohr p. f. Bypy Gr. 2 innen

• p.f. Bondioli & Pavesi
• 4,1 x 29 mm
• Profil 3-Kant


Gleitring-Satz, p. f. Bypy-Wellen, BG A2

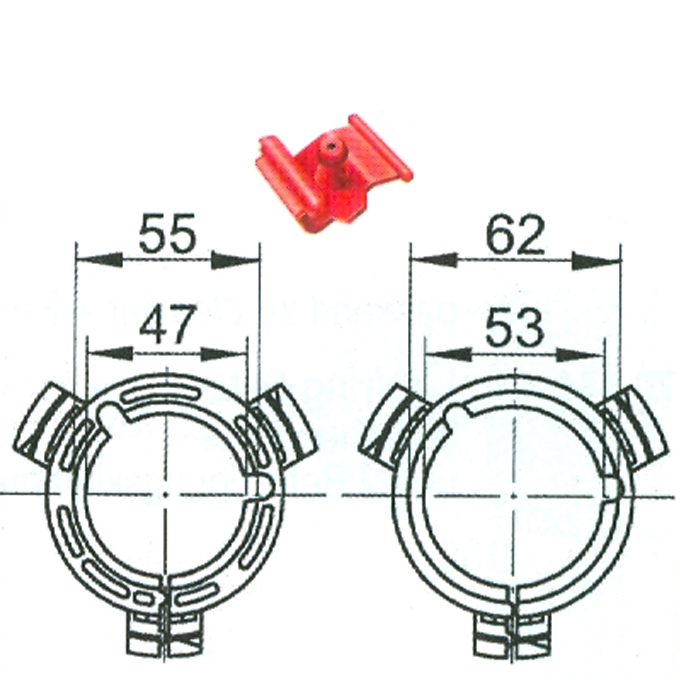

• Baugröße A2
• Innen 40 – 47 – 53 mm
• Außen 48 – 55 – 62 mm
• p. f. Bypy-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Laufringen

  und
2 Befestigungsklammern (Easy-Lock)

Weitwinkel-Gelenkwelle WWE 2480, Gabelweite 86 mm

Original Walterscheid

• Länge: 1210 – 1685 mm
• Gabelweite: 86 mm
• BG 2480
• WWE 2480
• mit WW-Sicherheitsgabel 80° und Schiebestiftgabel
• Schutzrohr SD 25
• 35.06.00

• Profilrohr 1bGA/2aG
• Geräteseitig AG 1 3/8-6 mit Schiebestift
• Traktorseitig WW-AG 1 3/8-6 mit Ziehverschluss

Original Walterscheid

SD-Schutztrichter "SD25", 85.00.03

• für BG WWE/WWZ 2580 für Weitwinkel-Wellen
• 85.00.03
• 237 x 201 x 173 mm

• Unfallschutz, Lager, Profilrohre, Gabel, usw.

  nach Ihren Angaben oder Muster sofort lieferbar.

Aufschweißring / Vorschweißring / Lagerring
für Profilrohr 1

• 16.33.111
• 41,6 mm Ø
• Der Lagerring wird benötigt, wenn Sie noch den alten Schutz mit Kugellagerung haben. Sie brauchen jeweils 1 Ring für Innen- und Aussenprofil.


• Unfallschutz, Lager, Profilrohre, Gabel, usw. nach Ihren Angaben oder Muster sofort lieferbar.

Profilrohr Zitronenprofil 1

• Das Profilrohr 1 ist ein Außenprofilrohr passend zum Innenrohr 0v. Das Rohr 1 hat eine Breite an der flachen Seite von 41 mm, an der hohen Seite von 48 mm.

• Für Baugröße W2300.
• Profilrohr Zitronenprofil 1
• 41,0 x 3,0 mm p. f. Walterscheid
  BG 2200, 2300, WI und Weasler AW20, AW21 U.

Original Walterscheid
A 30 mm x B 92 mm
Gabelweite 101 mm

Original Walterscheid
Weitwinkelgelenk für Baugröße W 2300. Passend auf Außenprofilrohr 1 (41 mm breit 48 mm hoch)

Original Walterscheid

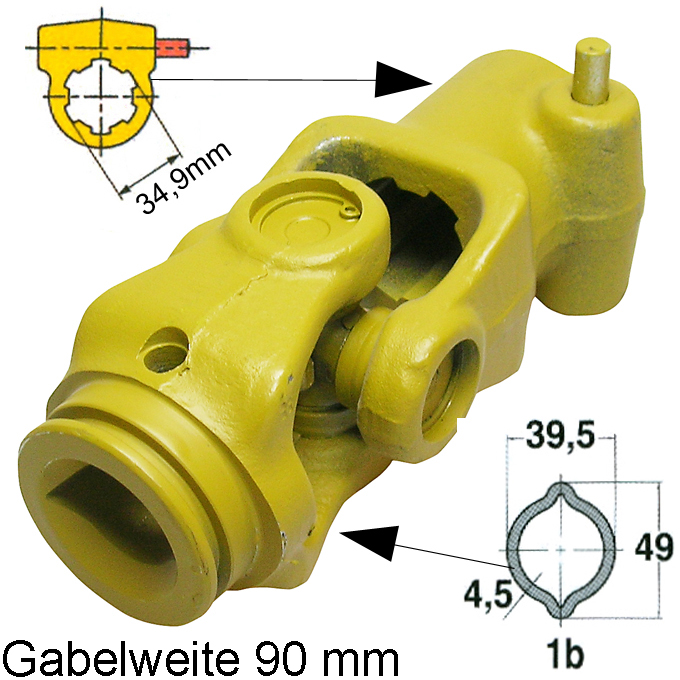

Weitwinkelgelenk für Baugröße W 2400. Passend auf Innenprofilrohr 1b (39,5 mm breit 49 mm hoch)

SD-Schutztrichter "SD05/15", 85.00.00

• für BG WWE/WWZ 2280 für Weitwinkel-Wellen
• 85.00.00
• 182 x 153 x 142 mm

• Unfallschutz, Lager, Profilrohre, Gabel, usw.

  nach Ihren Angaben oder Muster sofort lieferbar.

Gelenkwelle "Nachbau" L05, mit Freilauf rechts

• Länge 1210–1420 mm
• Gabelweite 86 mm
• mit Freilauf SK1R, rechts
• p. f. Walterscheid Baugröße 2400
• mit Sicherheitsgabel und Schiebestiftgabel
• Profilrohr 1b/2a

Gleitring für Weitwinkel-Schutz "SD05/15", 82.83.12

• für Weitwinkel-Schutz
• BG 2280
• Nr. 82.83.12
• Maße 105,0 x 152,0 mm


Gelenkwelle "AW35", 1.010 mm mit Sternratsche

• p.f. Walterscheid BG 2400

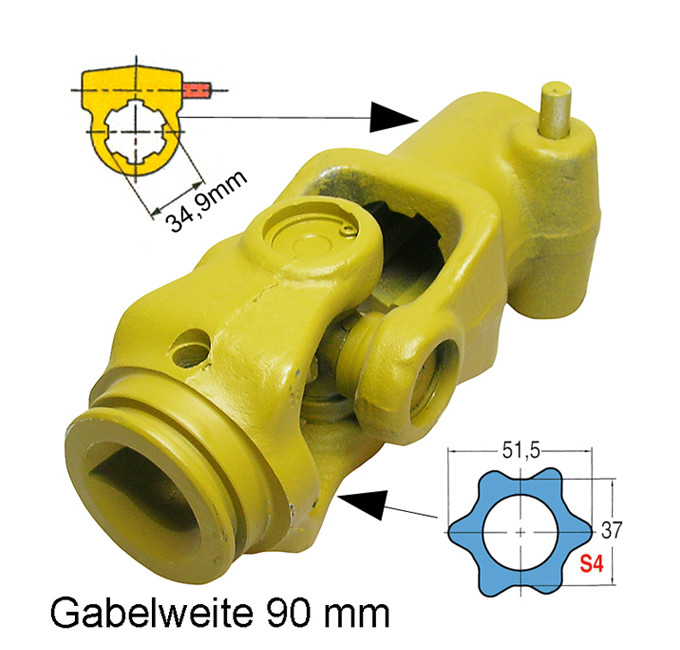

Standard Kreuzgelenk mit Außengabel 1 3/8" 6-teilig
p. f. Walterscheid W2400 F. S4 Sternprofil
p. f. Walterscheid 35.10.00-35.13.100, 356877, 1356877

• Ø 70 mm
• A (mm) 37
• B (mm) 51
• L (mm) 208

• Ausführung
• einseitig mit Schiebestift, für Innenrohr
• Original / Alternativ: Alternativ
• passend zu Profilrohr: S4, Sternprofil
• passend zu Baugröße: T05, W 2400
• Bemerkung Bei den hier gezeigten Produkten handelt es sich nicht um Walterscheid-Originalteile! Die verwendeten Nrn.-Angaben dienen nur Identifikationszwecken, zur Bestimmung der ersetzenden Teile.
• Technische Spezifikation
• Profil 1 3/8" 6 Zähne
• Gewicht 4,1 kg

Kreuzgarnitur BG 2100, 10.01.141

• ersetzt: 10.01.133

• A = 22 mm

• B = 55 mm


Kreuzgarnitur BG 2400, 35.00.133

• A =

• B =


Profilrohr Zitronenprofil 1b

• Das Profilrohr 1b ist ein Innenprofilrohr passend zum Außenrohr 2a. Das Rohr 1b hat eine Breite an der flachen Seite von 39,5 mm, an der hohen Seite von 49 mm.

• Für Baugröße W2400.
• Profilrohr Zitronenprofil 1b
• 39,5 x 4,5 mm p. f. Walterscheid
  BG 2300, 2400, WII und Weasler AW21, AW35

Profilrohr Zitronenprofil 0v

• Das Profilrohr 0v ist ein Innenprofilrohr passend zum Außenrohr 1. Das Rohr 0v hat eine Breite an der flachen Seite von 34,5 mm, an der hohen Seite von 40 mm.

• Für Baugröße W2300.
• Profilrohr Zitronenprofil 0v
• 34,5 x 4,0 mm p. f. Walterscheid BG 2200, 2300, WI und Weasler AW20, AW21

Schutztrichter 200 x 257 x 150 mm

• Loch-Ø 60 mm

• Unfallschutz, Lager, Profilrohre, Gabel, usw.
  nach Ihren Angaben oder Muster sofort lieferbar.

Unfallschutz, Lager, Profilrohre, Gabel, usw. nach Ihren Angaben oder Muster sofort lieferbar.

Gleitring-Satz, p. f. Weasler und Walterscheid-Wellen,
BG 2600

• Baugröße 2600
• Schutzrohr SC 35
• Innen 82,0 mm
• Außen 90,0mm
• p. f. Weasler und Walterscheid-Wellen
• Laufring-Satz bestehend aus 2 unterschiedlichen Laufringen

• und 2 Befestigungsklammern (Easy-Lock)
• Nachfolgeartikel bei Fehlig #261521

Profilrohr Zitronenprofil 00c

• Das Profilrohr 00c ist ein Innenprofilrohr passend zum Außenrohr 0a. Das Rohr 00c hat eine Breite an der flachen Seite von 23,5 mm, an der hohen Seite 31 mm.

• Für Baugröße W2100.
• Profilrohr Zitronenprofil 00c
• 23,5 x 3,4 mm p. f. Walterscheid
  BG 2000, 2100, 2200 und Weasler AW10, 20
