Schraubstecker BG 3 mit IG, leckölfrei

• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde zylindrisch
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweiten unterschiedlich
• Baureihe L
• Rohr-Außendurchmesser unterschiedlich
• Anschlussgewinde unterschiedlich
• Baugröße /BG 3
• Kuppeln ist unter Restdruck möglich

Druckstecker / Steckkupplungs-Stecker mit AG
für Hydraulik-Schnellverschluss-Kupplung

Kuppeln ist unter Restdruck möglich!

• Einsatzbereich: Industrie, Bausmaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde zylindrisch
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Restdruck: ein Kuppeln ist unter Restdruck möglich
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite verschiedene Ausführungen
• Baureihe L
• für Rohr-Außendurchmesser verschieden
• Anschlussgewinde verschieden
• Baugröße / BG 3
• Steckkupplungen ermöglichen ein schnelles Kuppeln

Staubkappe für Steckkupplungs-Stecker, außen

▪ Baugröße 3
▪ Kunststoff
▪ verschiedene Farben
▪ Hydraulikzubehör

Schott = verlängertes Gewinde mit Mutter

Die Schiebehülse kann mit Sprengringen in eine Schottwand montiert werden und funktioniert dann als Abreißkupplung.
Durch die doppelt wirkende Schiebehülse ist eine Push-Pull-Funktion beim Kuppeln möglich. Steckkupplungen ermöglichen ein schnelles Kuppeln

• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde
• Kupplung mit Schottanschluss
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite verschieden
• Baureihe L
• Rohr-Außendurchmesser verschieden
• Anschlussgewinde verschieden
• Baugröße /BG 3
• Steckkupplungen ermöglichen ein schnelles Kuppeln

Faster Kupplung Beschreibung:

• Gleichzeitiges kuppeln mehrerer Leitungen
• Ver- und Entriegelung mit nur einem Handgriff
• Flachdichtend

Vorteile

• Kein Vertauschen der Leitungen
• Arbeitserleichterung
• Leckagearm
• Kein Lufteinschluss beim Kuppeln
• Strömung max. 40 L/m

Anmerkung

• Jede Multikupplung ist mit ihrer Typenbezeichnung gekennzeichnet. kW
• Ausführung Female
• max. Druck 250 bar
• Anschluss 1/2" IG BSP

Flachdichtende Steckkupplung für geringe Leckölverluste bzw. Lufteintritt beim Kuppeln.
Für einen hohen Durchfluss bei minimalem Druckverlust.
Geeignet für den Einsatz in umweltempfindlichen Bereichen.

• Einsatzbereich: Industrie, Bausmaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• kompatibel mit Stucci
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite verschieden
• Baureihe L
• Rohr-Außendurchmesser verschieden
• Anschlussgewinde verschieden
• Baugröße /BG 2
• Steckkupplungen ermöglichen ein schnelles Kuppeln

Stecker BG2, AG, leckölfrei, für Hydraulik-Schnellverschluss-Kupplung

Flachdichtende Steckkupplung für geringe Leckölverluste bzw. Lufteintritt beim Kuppeln.
Für einen hohen Durchfluss bei minimalem Druckverlust.
Geeignet für den Einsatz in umweltempfindlichen Bereichen.

• Hydraulik-Schnellverschluss-Kupplung
• Bauart flachdichtend
• metrisches Außengewinde zylindrisch
• Dichtform 24° Innenkonus
• kompatibel mit Stucci
• Stahl
• Oberfläche galvanisch beschichtet
• Baugröße 2
• Nennweite verschieden
• Rohr-Außendurchmesser verschieden
• Anschlussgewinde Außengewinde

Stecker BG3, AG, leckölfrei, für Hydraulik-Schnellverschluss-Kupplung

Flachdichtende Steckkupplung für geringe Leckölverluste bzw. Lufteintritt beim Kuppeln.
Für einen hohen Durchfluss bei minimalem Druckverlust.
Geeignet für den Einsatz in umweltempfindlichen Bereichen.

• Hydraulik-Schnellverschluss-Kupplung
• Bauart flachdichtend
• metrisches Außengewinde zylindrisch
• Dichtform 24° Innenkonus
• kompatibel mit Stucci
• Stahl
• Oberfläche galvanisch beschichtet
• Baugröße 3
• Nennweite verschieden
• Rohr-Außendurchmesser verschieden
• Anschlussgewinde Außengewinde

Schraubkupplungen sind für hohe Drücke und Druckimpulse ausgelegt. Es wird empfohlen nur Kupplungen gleicher Hersteller zu kombinieren.

• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Anschluss: metrisches Außengewindezylindrisch
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite verschieden
• Baureihe L
• Rohr-Außendurchmesser verschieden
• Anschlussgewinde verschieden
• Baugröße /BG 3

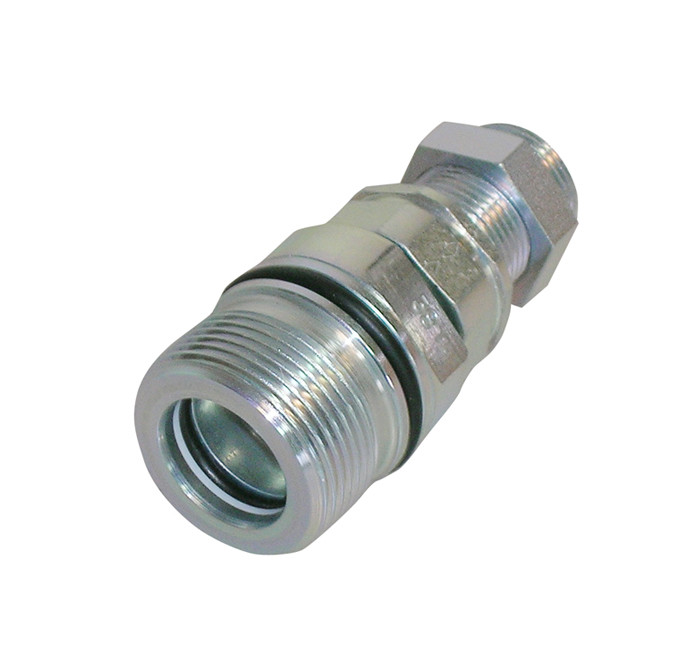

Stecker BG3, AG, mit Schott,
für Hydraulik-Schnellverschluss-Kupplung

Kupplung mit Schottanschluss (Schott = verlängertes Gewinde)

• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde zylindrisch
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweiten verschieden
• Baureihe L
• Rohr-Außendurchmesser verschieden
• Anschlussgewinde unterschiedlich
• Baugröße / BG 3
• Schottanschluss (verlängertes Gewinde)

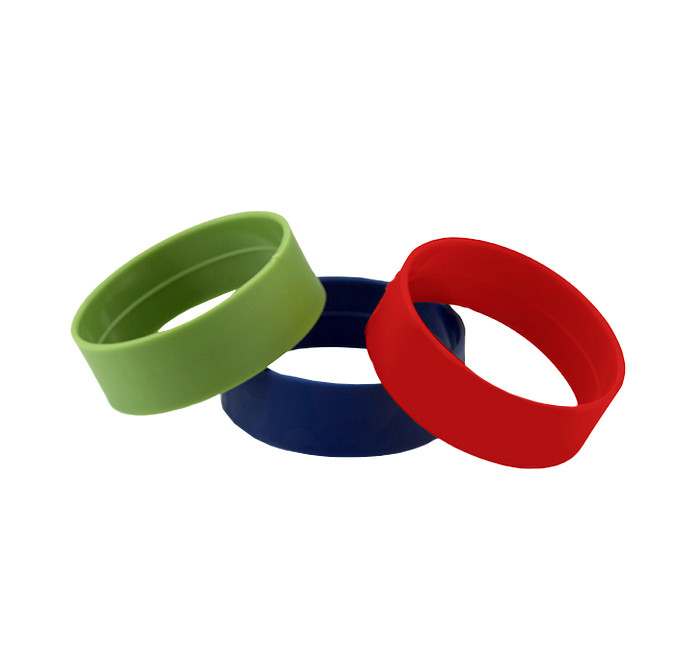

Markierungshülse für Steckkupplungsmuffe SKM, BG3

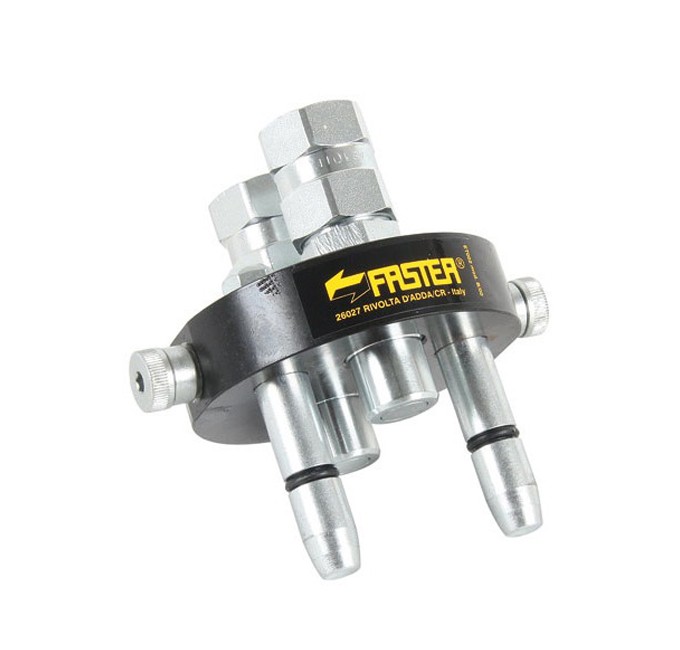

Faster Kupplungsstecker

Besonderheiten

• Gleichzeitiges kuppeln mehrerer Leitungen
• Ver- und Entriegelung mit nur einem Handgriff
• Flachdichtend
• Einfache Reinigung

Vorteile

• Kein Vertauschen der Leitungen
- Arbeitserleichterung
• Leckagearm
• Kein Lufteinschluss beim Kuppeln
• Anwendungen mit häufig wechselnden Werkzeugen
• max. Druck 250 bar

Anmerkung

• Jede Multikupplung ist mit ihrer Typenbezeichnung gekennzeichnet. kW
• Ausführung Mobilteil
• Strömung max. 40 L/m
• Anschluss 1/2" IG BSP

Faster Kupplung Beschreibung:

• Gleichzeitiges kuppeln mehrerer Leitungen
• Ver- und Entriegelung mit nur einem Handgriff
• Flachdichtend

Vorteile

• Kein Vertauschen der Leitungen
• Arbeitserleichterung
• Leckagearm
• Kein Lufteinschluss beim Kuppeln
• Strömung max. 40 L/m

Anmerkung

• Jede Multikupplung ist mit ihrer Typenbezeichnung gekennzeichnet. kW
• Ausführung Female
• max. Druck 250 bar
• Anschluss 1/2" IG BSP

Staubkappe für Steckkupplungs-Muffe, innen

▪ Baugröße 3
▪ Kunststoff
▪ verschiedene Farben
▪ Hydraulikzubehör

Die Schiebehülse kann mit Sprengringen in eine Schottwand montiert werden und funktioniert dann als Abreißkupplung.
Durch die doppelt wirkende Schiebehülse ist eine Push-Pull-Funktion beim Kuppeln möglich. Steckkupplungen ermöglichen ein schnelles Kuppeln

• Einsatzbereich: Industrie, Bausmaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite verschieden
• Baureihe L
• Rohr-Außendurchmesser verschieden
• Anschlussgewinde verschieden
• Baugröße /BG 3
• Steckkupplungen ermöglichen ein schnelles Kuppeln

Steckkupplungs-Stecker / Druckstecker mit IG / Innengewinde

Staubkappe (Clip) für Steckkupplungs-Muffe BG 3

▪ Baugröße 3

▪ Kunststoff
▪ verschiedene Farben
▪ Hydraulikzubehör

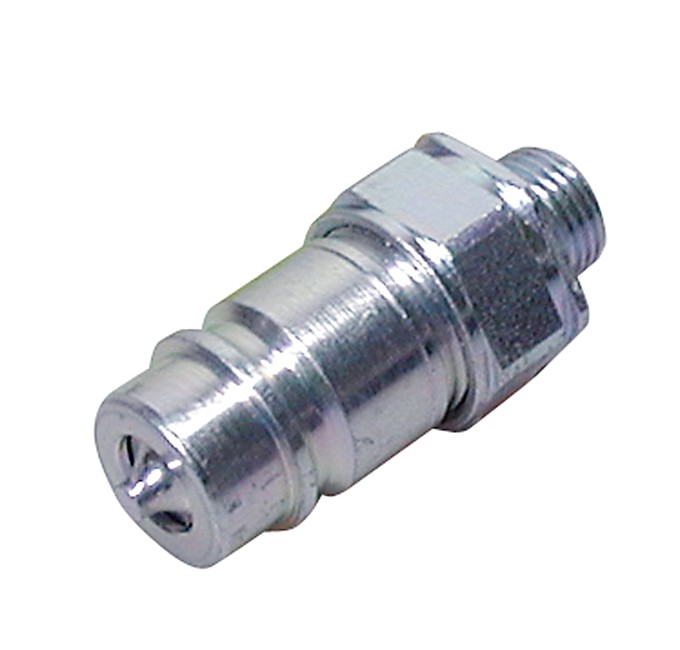

Stecker mit Außengewinde
für Hydraulik-Schnellverschluss-Kupplung

Steckkupplungen ermöglichen ein schnelles Kuppeln!

• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• unterschiedliche Nennweiten
• Baureihe L
• für unterschiedliche Rohr-Außendurchmesser
• Anschlussgewinde verschiedene Größen
• Steckkupplungen ermöglichen ein schnelles Kuppeln

Stecker BG4, AG, für Hydraulik-Schnellverschluss-Kupplung

• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde
• Dichtform 24° Innenkonus
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Baureihe L
• Baugröße /BG 4
• Steckkupplungen ermöglichen ein schnelles Kuppeln

Markierungsring für Steckkupplungsstecker SKS, BG3,

Faster Kupplungsstecker

Besonderheiten

• Gleichzeitiges kuppeln mehrerer Leitungen
• Ver- und Entriegelung mit nur einem Handgriff
• Flachdichtend
• Einfache Reinigung

Vorteile

• Kein Vertauschen der Leitungen
- Arbeitserleichterung
• Leckagearm
• Kein Lufteinschluss beim Kuppeln
• Anwendungen mit häufig wechselnden Werkzeugen
• max. Druck 250 bar

Anmerkung

• Jede Multikupplung ist mit ihrer Typenbezeichnung gekennzeichnet. kW
• Ausführung Mobilteil
• Strömung max. 40 L/m
• Anschluss 1/2" IG BSP

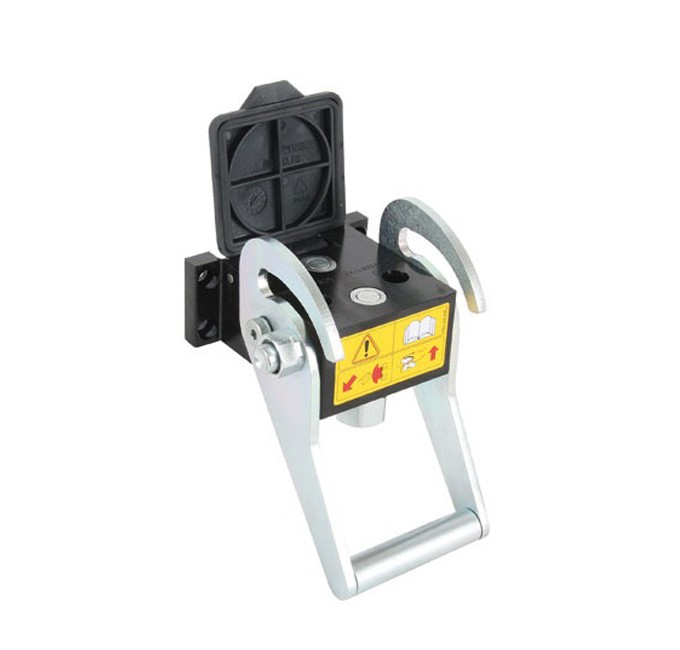

Steckerhalter Metall für Hydraulik-Stecker

• Blindkupplung bzw. Steckerhalter aus Metall.

• Die Blindkupplung wird am Fahrzeug festgeschraubt um den Hydraulikschlauch mit Stecker aufzunehmen damit dieser nicht auf dem Boden liegt.

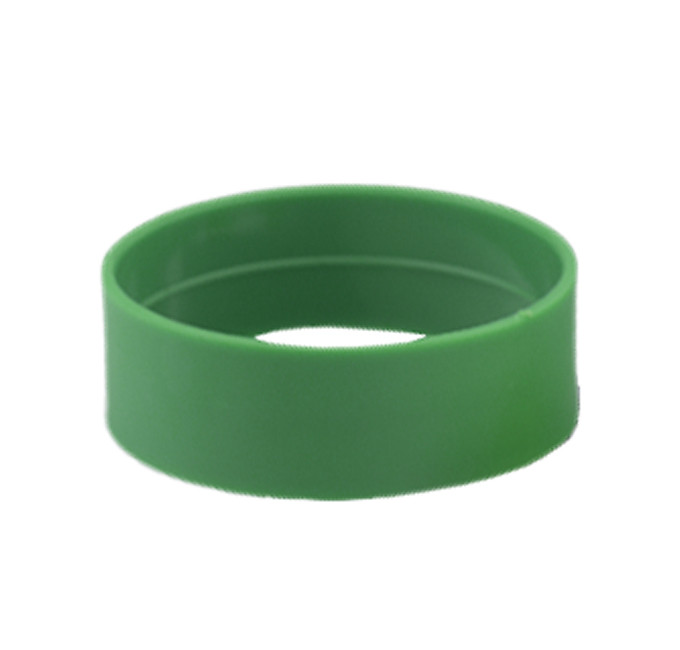

Markierungsring für Steckkupplungsstecker SKS, BG3, grün

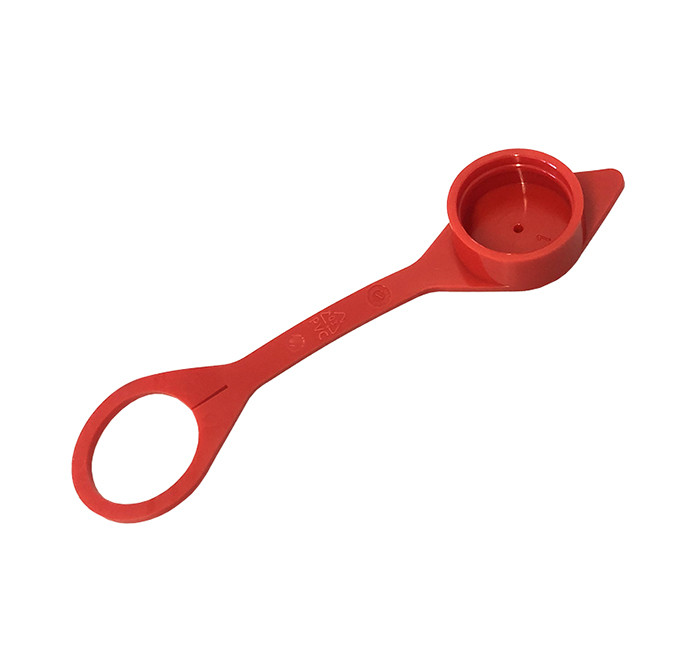

Staubkappe für Steckkupplungs-Stecker, leckölfrei, rot

▪ Baugröße 3
▪ leckölfrei
▪ rot
▪ Steckkupplungs-Stecker
▪ Hydraulikzubehör
▪ Kunststoff

Muffe BG 3 mit Zinkhülse und Schott

• M22 x 1,5 AG, für Unimog

• Durch die doppelt wirkende Schiebehülse ist eine Push-Pull-Funktion beim Kuppeln möglich.

• Steckkupplungen ermöglichen ein schnelles Kuppeln.

Staubkappe für Steckkupplungs-Muffe, rot

▪ Baugröße 3
▪ leckölfrei
▪ rot
▪ Hydraulikzubehör

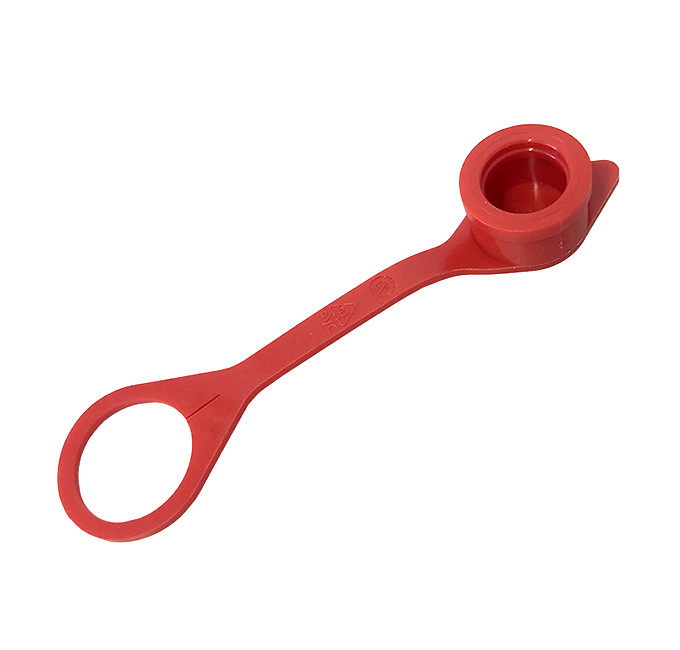

Staubkappe für Schraubstecker, rot

▪ Baugröße 3
▪ Kunststoff
▪ rot
▪ Hydraulikzubehör

Staubkappe für Schraubkupplungsfesthälfte, rot

▪ Baugröße 3
▪ Kunststoff
▪ verschiedene Farben
▪ Hydraulikzubehör

Gerade Schottverschraubung

• NW08
• 10 L
• M16 x 1,5 mm

Dichtringsatz für hydraulische Schraubkupplung, 3-teilig
bestehend aus:
1x  Bremsring BG3: 37 x 31 x 3 mm,
1x  O-Ring BG3: 2 x 22 x 3 mm,
1x  Stützring BG3: 27,4 x 22 x 1 mm

Flachdichtende Steckkupplung für geringe Leckölverluste bzw. Lufteintritt beim Kuppeln.
Für einen hohen Durchfluss bei minimalem Druckverlust.
Geeignet für den Einsatz in umweltempfindlichen Bereichen.

• Einsatzbereich: Industrie, Bausmaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• kompatibel mit Stucci
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite 12
• Baureihe L
• Rohr-Außendurchmesser 15
• Anschlussgewinde M22 x 1,5 mm

• Baugröße /BG 2
• Steckkupplungen ermöglichen ein schnelles Kuppeln

Blindkupplung für Stecker

Flachdichtende Steckkupplung für geringe Leckölverluste bzw. Lufteintritt beim Kuppeln.
Für einen hohen Durchfluss bei minimalem Druckverlust.
Geeignet für den Einsatz in umweltempfindlichen Bereichen.

• Einsatzbereich: Industrie, Bausmaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• kompatibel mit Stucci
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite 12
• Baureihe L
• Rohr-Außendurchmesser 15
• Anschlussgewinde M22 x 1,5 mm

• Baugröße /BG 2
• Steckkupplungen ermöglichen ein schnelles Kuppeln

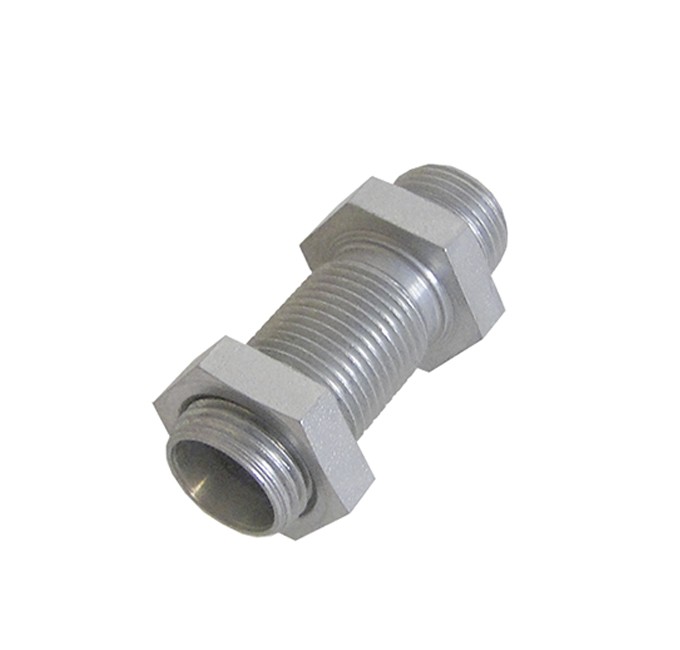

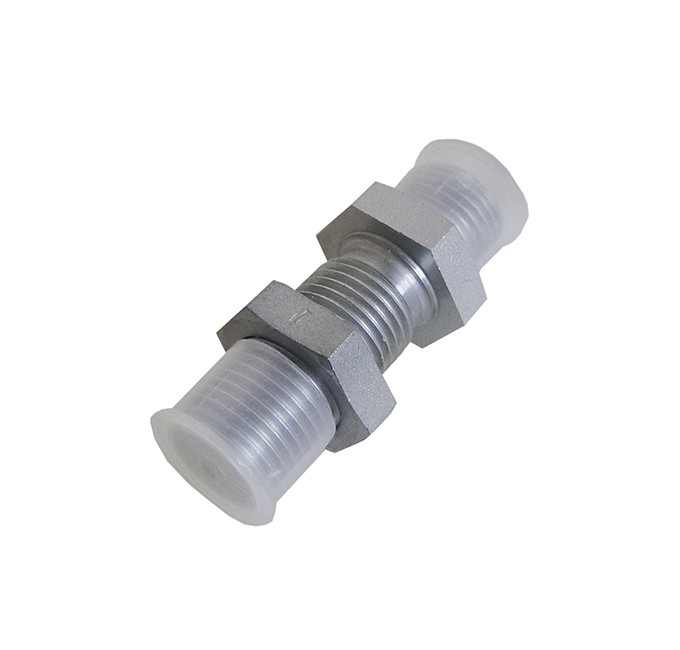

Gerade Schottverschraubung

• NW 13
• 15 L
• M22 x 1,5 mm

Durch die doppelt wirkende Schiebehülse ist eine Push-Pull-Funktion beim Kuppeln möglich.
Steckkupplungen ermöglichen ein schnelles Kuppeln.

• Einsatzbereich: Industrie, Bausmaschinen, Agrartechnik
• Anschluss: metrisches Innengewinde zylindrisch
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite 12
• mit Einschraubzapfen mit Formen A, B und ggf. E
• Anschlussgewinde M22 x 1,5
• STeckkupplungs-Muffe

Muffe BG 3 mit Zinkhülse und Schott

• M18 x 1,5 AG, für Unimog

• Durch die doppelt wirkende Schiebehülse ist eine Push-Pull-Funktion beim Kuppeln möglich.

• Steckkupplungen ermöglichen ein schnelles Kuppeln.

Dichtsatz BG4 für hydraulische Steckkupplungsmuffe

aus je 1 O-Ring und 1 Stützring;
O-Ring: 34,4 x 29,6 x 2,4 mm
Stützring: 30 x 34 x 1,1 mm

Schott = verlängertes Gewinde mit Mutter

Schraubkupplungen sind für hohe Drücke und Druckimpulse ausgelegt. Es wird empfohlen nur Kupplungen gleicher Hersteller zu kombinieren.

• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde zylindrisch
• Kupplung mit Schottanschluss
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite 12
• Baureihe L
• Rohr-Außendurchmesser 15
• Anschlussgewinde M22 x 1,5 mm

• Baugröße /BG 3

Dichtsatz BG3 für hydraulische Steckkupplungsmuffe
bestehend aus: je 5 x O-Ring 25,53 x 20,22 x 2,62 mm

Die Schiebehülse kann mit Sprengringen in eine Schottwand montiert werden und funktioniert dann als Abreißkupplung. Durch die doppelt wirkende Schiebehülse ist eine Push-Pull-Funktion beim Kuppeln möglich. Steckkupplungen ermöglichen ein schnelles Kuppeln
• Einsatzbereich: Industrie, Bausmaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite 6
• Baureihe L
• Rohr-Außendurchmesser 8

• Anschlussgewinde M12 x 1,5 mm

• Baugröße /BG 3

• Steckkupplungen ermöglichen ein schnelles Kuppeln

Schott = verlängertes Gewinde mit Mutter
Schraubkupplungen sind für hohe Drücke und Druckimpulse ausgelegt. Es wird empfohlen nur Kupplungen gleicher Hersteller zu kombinieren.
• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Anschluss: metrisches Außengewinde zylindrisch
• Kupplung mit Schottanschluss
• Hydraulik-Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweite 12
• Baureihe L
• Rohr-Außendurchmesser 12
• Anschlussgewinde M18 x 1,5 mm
• Baugröße /BG 3

Dichtsatz für hydraulische Steckkupplungsmuffe

bestehend aus:

5 x Stützring 25 x 20,6 x 1 mm

5 x O-Ring 25,53 x 20,22 x 2,62 mm

alte Ausführung

Gerade Schottverschraubung

• NW 10
• 12 L
• M18 x 1,5 mm

• Einsatzbereich: Industrie, Baumaschinen, Agrartechnik
• Hydraulik Schnellverschluss-Kupplung
• Dichtform 24° Innenkonus
• Kupplung mit Schottanschluss
• Norm ISO 7241 Serie A
• Stahl
• Oberfläche galvanisch beschichtet
• Nennweiten 12
• Baureihe L
• Rohr-Außendurchmesser 15
• Innengewinde M22 x 1,5
• Baugröße /BG 3
• Kuppeln ist unter Restdruck möglich

Dichtsatz für hydraulische Steckkupplungsmuffe BG 3

5 x Stützring 20,6 x 25 x 1 mm
5 x O-Ring 20,24 x 2,62 mm
