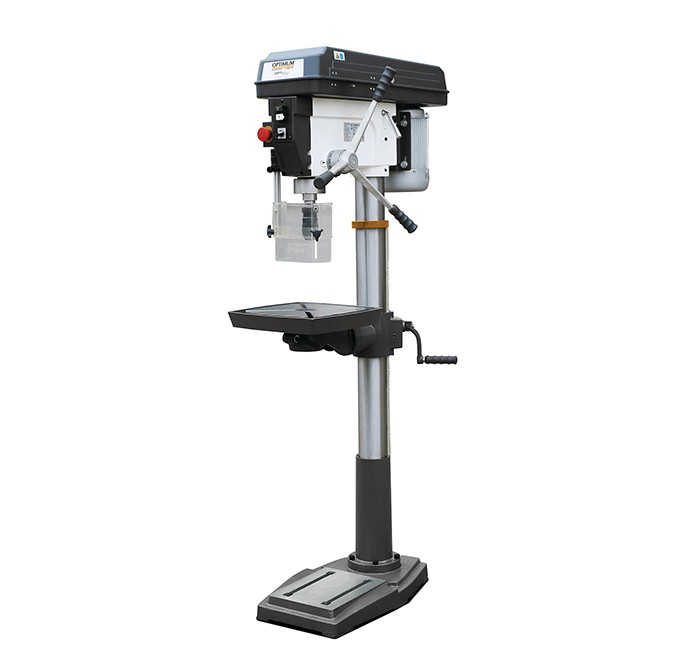

Säulenbohrmaschine "OptiDrill DQ 32"

• Präzise gearbeiteter Bohrtisch, ± 45° seitlich kippbar und 360° drehbar
• Massive, groß dimensionierte Bodenplatte mit Nuten, rückseitig stark verrippt
• Geschliffener Vielzahn-Mitnehmer
• Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
• Garantierte Rundlaufgenauigkeit besser als 0,03 mm in der Bohrspindel gemessen
• Bohrspindel mit Präzisionskugellager
• Schnellspannbohrfutter im Standardlieferumfang
• Riemenabdeckung mit Sicherheitsschalter
• Bedienungsfreundlicher Schalter nach IP 54
• Separater Not-Halt-Schlagschalter

Abmessungen und Gewichte

• Länge (Produkt) ca. 850 mm
• Höhe (Produkt) ca. 1660 mm
• Säulendurchmesser 92 mm
• Gewicht (Netto) ca. 128 kg
• Breite/Tiefe (Produkt) ca. 390 mm

Bohrleistung

• Bohrleistung Stahl (S235JR) 30 mm
• Dauerbohrleistung Stahl (S235JR) 25 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge 355 mm
• Bohrtischdrehung 360°
• Bohrtisch Arbeitsfläche Breite 355 mm
• Bohrtischneigung 45°
• Bohrtisch Art der T-Nuten diagonal
• Traglast Bohrtisch 55kg
• Bohrtisch T-Nuten Größe 14 mm
• Abstand Spindel - Bohrtisch max. 640 mm
• Bohrtisch T-Nuten Anzahl 2

Drehzahlbereich

• Drehzahlbereich 450 2500min¯¹
• Anzahl der Drehzahlbereiche 9

Elektrische Daten

• Leistung Antriebsmotor 1,1kW
• Stromart AC
• Anschlussspannung 400V
• Netzfrequenz 50Hz
• Phase(n) 3Ph

Maschinenfuß

• Abstand Spindel - Maschinenfuß max. 1170 mm
• Maschinenfuß T-Nuten Größe 14 mm
• Maschinenfuß Arbeitsfläche Länge 575 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß Arbeitsfläche Breite 350 mm
• Maschinenfuß T-Nuten Abstand 138 mm

Spindel

• Pinolenhub 120 mm
• Ausladung 254 mm
  Spindelaufnahme MK 4

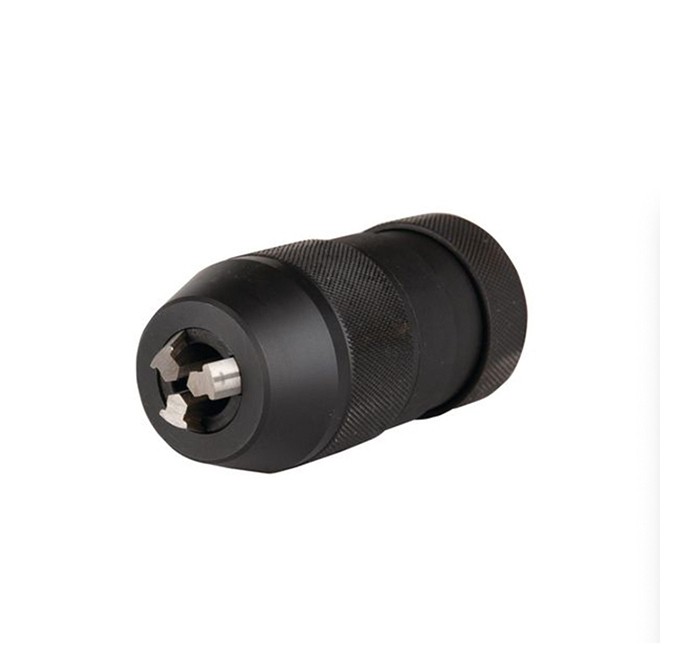

Optimum Schnellspannbohrfutter "DKC 16"

• Spannweite 0 – 16 mm

• B16 für Säulenbohrmaschine
• Umdrehungen maximal 4000 min-1
