Länge (L) 108mm
Rohrprofil 2a
Rillenweite (E) 70mm
Ø Kreuzgarnitur (A) 30,2mm
Gabelweite (C) 104mm

Orig.-Nr. / Vergleichs-Nr. 041682E

Gabel 10.49.00 - Innengabel mit Rille

• Länge (L) 66 mm
• Rohrprofil 0a
• Rillenweite (E) 47 mm
• Ø Kreuzgarnitur (A) 22 mm
• Gabelweite (C) 64 mm
• Gabel für Außenrohr

Länge (L) 80mm
Rohrprofil 1
Rillenweite (E) 58mm
Ø Kreuzgarnitur (A) 27mm
Gabelweite (C) 77mm

• Länge (L) 90mm
• Rohrprofil 2a
• Rillenweite (E) 70mm
• Ø Kreuzgarnitur (A) 27mm
• Gabelweite (C) 83mm
• Orig.-Nr. 041577E

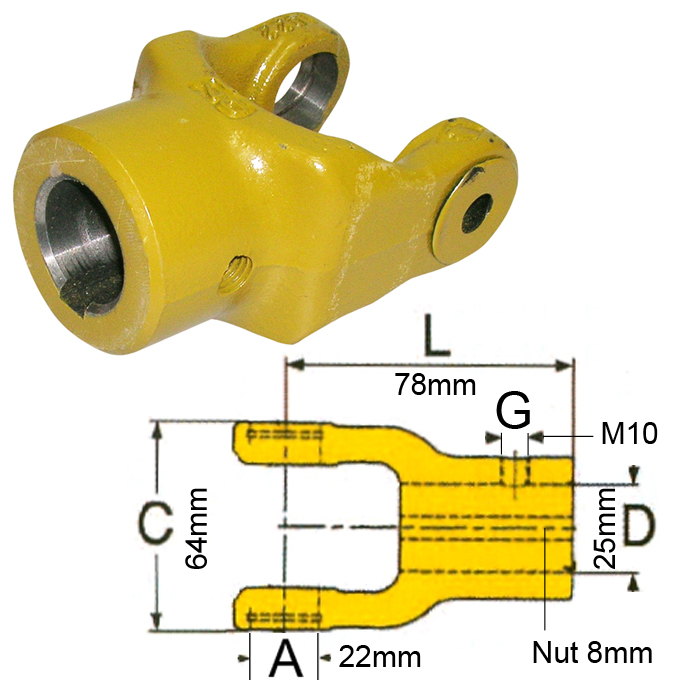

Bohrung (D) 25mm
Länge (L) 78mm
Nut 8mm
Gewinde (G) M10
Ø Kreuzgarnitur (A) 22mm
Gabelweite (C) 64mm

Orig.-Nr. / Vergleichs-Nr. 040217E

Länge (L) 70 mm
Rohrprofil 00a
Rillenweite (E) 47 mm
Ø Kreuzgarnitur (A) 23,8 mm
Gabelweite (C) 72 mm

Gabel 35.14.00 - Innengabel mit Rille

• Länge (L) 102 mm

• Rohrprofil 2a

• Rillenweite (E) 70 mm

• Ø Kreuzgarnitur (A) 32 mm

• Gabelweite (C) 90 mm
• Gabel für Außenrohr

Original Walterscheid
Länge (L) 125mm
Rohrprofil (D) 34,9mm
Ø Kreuzgarnitur (A) 27mm
Gabelweite (C) 84mm

Länge (L) 88mm
Rohrprofil 1b
Rillenweite (E) 70mm
Ø Kreuzgarnitur (A) 34mm
Gabelweite (C) 88mm

Gabel 35.13.00 - Innengabel mit Rille

• Länge (L) 92 mm

• Rohrprofil 1b

• Rillenweite (E) 70 mm

• Ø Kreuzgarnitur (A) 32 mm

• Gabelweite (C) 90 mm
• Gabel für Innenrohr

• Orig.-Nr. 019518E

Gabel 10.10.00 - Außengabel mit Schiebestift

• Länge (L) 89 mm

• Profil (D) 34,9 mm

• Gabelweite (C) 64 mm

• Ø Kreuzgarnitur (A) 22 mm
• Profil 1 3/8" - 6-teilig Standardprofil

• Länge (L) 102mm
• Rohrprofil S5
• Ø Kreuzgarnitur (A) 32mm
• Gabelweite (C) 90mm
• Rillenweite (E) 70mm
• Orig.-Nr.356906E

Original Walterscheid
Länge (L) 114mm
Rohrprofil (D) 34,9mm
Ø Kreuzgarnitur (A) 22mm
Gabelweite (C) 63mm

Gabel 10.48.00 - Innengabel mit Rille

• Länge (L) 66 mm

• Rohrprofil 00a

• Rillenweite (E) 47 mm

• Ø Kreuzgarnitur (A) 22 mm

• Gabelweite (C) 64 mm
• Gabel für Innenrohr

• Orig.-Nr.040444E

Original Walterscheid
Länge (L) 116mm
Rohrprofil (D) 34,9mm
Ø Kreuzgarnitur (A) 24mm
Gabelweite (C) 70mm

Gabel 21.10.00 - Außengabel mit Schiebestift

• Länge (L) 107 mm

• Profil (D) 34,9 mm

• Gabelweite (C) 83 mm

• Ø Kreuzgarnitur (A) 27 mm
• Profil 1 3/8" - 6-teilig Standardprofil

Gabel 20.11.00 - Innengabel mit Rille

• Länge (L) 75 mm
• Rohrprofil 0v
• Rillenweite (E) 58 mm
• Ø Kreuzgarnitur (A) 23,8 mm
• Gabelweite (C) 72 mm
• Gabel für Innenrohr

• Orig.-Nr.041065E

Gabel 35.10.00 - Außengabel mit Schiebestift

• Länge (L) 116 mm

• Profil (D) 34,9 mm

• Gabelweite (C) 90 mm

• Ø Kreuzgarnitur (A) 32 mm
• Profil 1 3/8" - 6-teilig Standardprofil

Länge (L) 92mm
Profil (D) 28,6mm
Gabelweite (C) 64mm
Ø Kreuzgarnitur (A) 22mm

Orig.-Nr. / Vergleichs-Nr. 1040188

Gabel 20.10.00 - Außengabel mit Schiebestift

• Länge (L) 98 mm

• Profil (D) 34,9 mm

• Gabelweite (C) 72 mm

• Ø Kreuzgarnitur (A) 23,8 mm
• Profil 1 3/8" - 6-teilig Standardprofil

Länge (L) 92mm
Rohrprofil S4LH
Ø Kreuzgarnitur (A) 32mm
Gabelweite (C) 86mm
Rillenweite (E) 70mm

Orig.-Nr. / Vergleichs-Nr. 356905E

Länge (L) 85mm
Rohrprofil 1b
Rillenweite (E) 70mm
Ø Kreuzgarnitur (A) 27mm
Gabelweite (C) 83mm

Orig.-Nr. / Vergleichs-Nr. 041576E

Gabel 21.12.00 - Innengabel mit Rille

• Länge (L) 85 mm

• Rohrprofil 1

• Rillenweite (E) 58 mm

• Ø Kreuzgarnitur (A) 27 mm

• Gabelweite (C) 83 mm
• Gabel für Außenrohr

Bohrung (D) 30mm
Länge (L) 78mm
Nut 8mm
Gewinde (G) M10
Ø Kreuzgarnitur (A) 22mm
Gabelweite (C) 64mm

Länge (L) 78mm
Profil (D) 29mm
Ø Kreuzgarnitur (A) 22mm
Gabelweite (C) 63mm

Orig.-Nr. / Vergleichs-Nr. 040251E

• Bohrung (D) 25 mm
• Länge (L) 78 mm
• Bohrung (N) 8 mm
• Ø Kreuzgarnitur (A) 22 mm
• Gabelweite (C) 64 mm
• Orig.-Nr. 040211E

Gabel 20.12.00 - Innengabel mit Rille

• Länge (L) 75 mm
• Rohrprofil 1
• Rillenweite (E) 58 mm
• Ø Kreuzgarnitur (A) 23,8 mm
• Gabelweite (C) 72 mm
• Gabel für Außenrohr

Original Walterscheid
Länge (L) 112mm
Rohrprofil (D) 34,9mm
Ø Kreuzgarnitur (A) 32mm
Gabelweite (C) 86mm

Gabel 21.11.00 - Innengabel mit Rille

• Länge (L) 85 mm
• Rohrprofil 0v
• Rillenweite (E) 58 mm
• Ø Kreuzgarnitur (A) 27 mm
• Gabelweite (C) 83 mm
• Gabel für Innenrohr

• Orig.-Nr.041315E

Benzi Weitwinkelgelenk Außengabel W40

für Profil 1
Gabelweite 83 mm
p.f. Walterscheid Baugröße 2380
Weasler AW21-80 1552-7406-00

Original Walterscheid
Weitwinkelgelenk für Baugröße W 2300. Passend auf Außenprofilrohr 1 (41 mm breit 48 mm hoch)

Original Walterscheid
Weitwinkelgelenk für Baugröße W 2400. Passend auf Innenprofilrohr 1b (39,5 mm breit 49 mm hoch)

Benzi Weitwinkelgelenk Außengabel W50

für Profil 1b
Gabelweite: 90 mm
p.f. Walterscheid BG 2480
Weasler AW35-80 1551-7606-00
Walterscheid 2480 35.10.10 - 35.13.10, 356525, 35.83.830-35.13.10, 1138963, 113315, 1113315, 138963, 35.10.10, 35.13.10

Original Walterscheid
Weitwinkelgelenk für Baugröße W 2400. Passend auf Außenprofilrohr 2A (48 mm breit 57,5 mm hoch)

Benzi Weitwinkelgelenk Außengabel W40

für Profil 2a
Gabelweite: 90 mm
p.f. Walterscheid Baugröße 2480
Walterscheid 2480  35.10.10 - 35.14.10, 357292, 1138965

Benzi Weitwinkelgelenk Außengabel W40

für Profil 0v
Gabelweite: 83 mm
p.f. Walterscheid Baugröße 2380
Bondioli &Pavesi AB4-80
Weasler AW21-80 1551-7406-00
Walterscheid 21.10.810 - 21.11.810, 376101, 21.83.830-21.11.810, 1138959, 113313, 1113313, 138959, 21.10.810, 21.11.810

Original Walterscheid

Orig.-Nr.113313E

Weitwinkelgelenk für Baugröße W 2300. Passend auf Innenprofilrohr 0V (34,5 mm breit 40 mm hoch)
