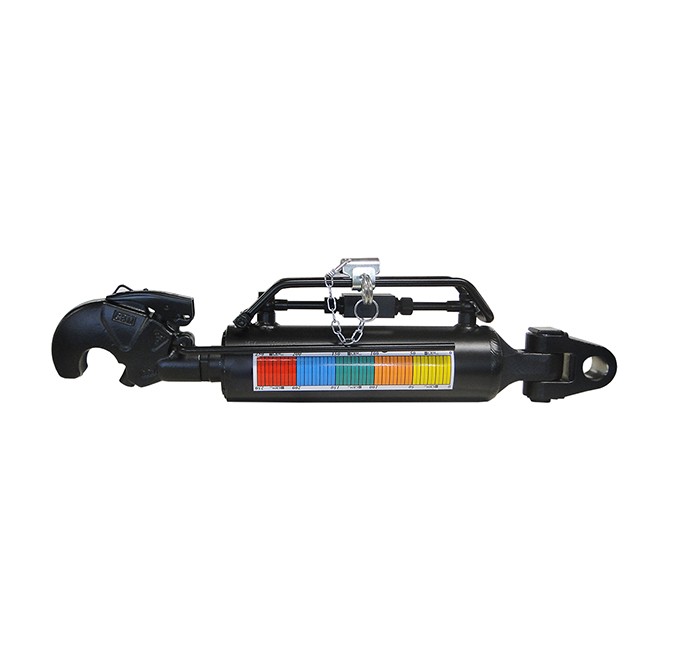

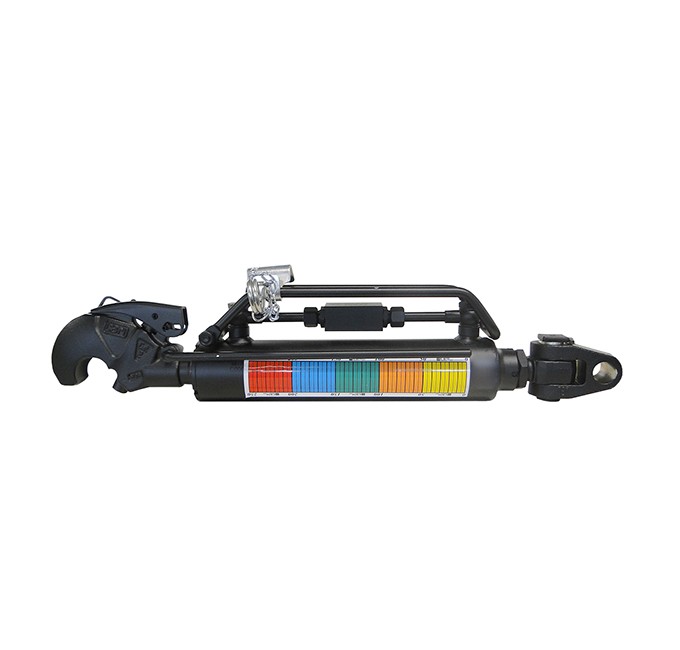

Oberlenker hydraulisch, 600 – 830 mm, Kat. 2
für Gabelgelenkkopf

• Original Walterscheid

• für Schlepper bis 74 kW / 100 PS

• Kat. 2
• Hub: 230 mm
• Länge = L min. – L max.: 600 – 830 mm
• Fanghaken Kat: 2

• Anschluss/BSP: 3/8 BSP
• Bitte beachten Sie:
  der Gabelkopf muss extra dazu bestellt werden!



• Besonderheiten:
  Lange Lebensdauer, alle Bauteile sind austauschbar
• Vorteile:
  Vielseitig im Einsatz durch anbauen verschiedener Gabelköpfe,
  Schutz des Ventilblocks durch verstärkten Spezialbügel
• Lieferumfang:
  komplett ausgestattet mit Markierungsstange und -aufkleber sowie Kugel, Seil, Bügel und traktorseitigem Halter
• ohne Schlauchpaket
• ohne Gabelkopf

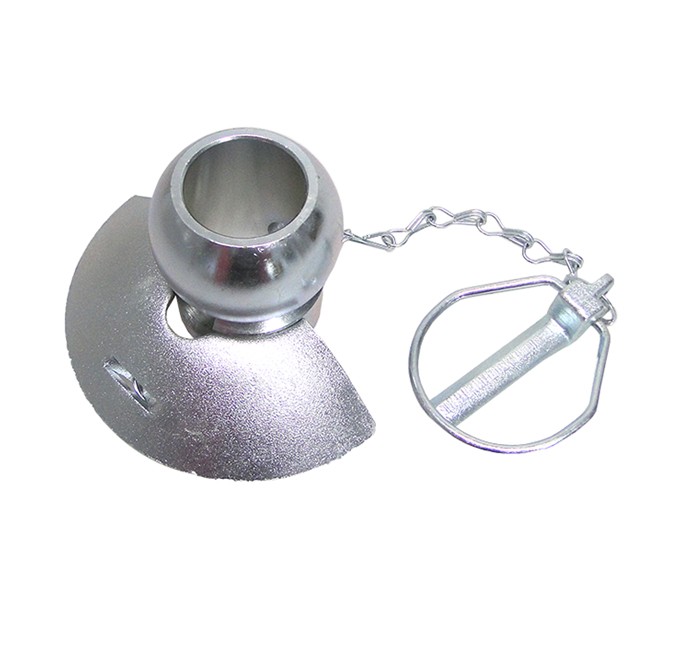

Unterlenker-Fangprofil mit Kugel, Kat. 3 – 2

• komplett mit Kette und Spezialklappstecker
• Kat. 3 – 2

• Innen-Ø 28 mm

• Außen-Ø 64 mm
• Standard


Unterlenker-Fangprofil mit Kugel, Kat. 2 – 2, schwarz

• schwarz , high Performance – höher belastbar
• komplett mit Kette und Spezialklappstecker
• Kat. 2 – 2

• Innen-Ø 28 mm

• Außen-Ø 56 mm

Oberlenker hydraulisch, 625 – 810 mm, Kat. 3
für Gabelgelenkkopf

• Original Walterscheid

• für Schlepper bis 147 kW / 200 PS
• Kat. 3
• Hub: 185 mm
• Länge = L min. – L max.: 625 – 810 mm
• Fanghaken Kat: 3

• Anschluss/BSP: 3/8 BSP
• Bitte beachten Sie:

  der Gabelkopf muss extra dazu bestellt werden!





• Besonderheiten:

  Lange Lebensdauer, alle Bauteile sind austauschbar
• Vorteile:

  Vielseitig im Einsatz durch anbauen verschiedener Gabelköpfe,
Schutz des Ventilblocks durch verstärkten Spezialbügel
• Lieferumfang:

  komplett ausgestattet mit Markierungsstange und -aufkleber sowie Kugel, Seil, Bügel und traktorseitigem Halter
• ohne Schlauchpaket

• ohne Gabelkopf

Oberlenker hydraulisch, 625 – 810 mm, Kat. 3
für Gabelgelenkkopf

• Original Walterscheid

• für Schlepper bis 110 kW / 150 PS

• Kat. 4
• Hub: 250 mm
• Länge = L min. – L max.:  625 – 810 mm
• Fanghaken Kat: 3
• Anschluss/BSP: 3/8 BSP
• Bitte beachten Sie:

  der Gabelkopf muss extra dazu bestellt werden!





• Besonderheiten:

Lange Lebensdauer, alle Bauteile sind austauschbar
• Vorteile:

  Vielseitig im Einsatz durch anbauen verschiedener Gabelköpfe,
Schutz des Ventilblocks durch verstärkten Spezialbügel
• Lieferumfang:

  komplett ausgestattet mit Markierungsstange und -aufkleber sowie Kugel, Seil, Bügel und traktorseitigem Halter
• ohne Schlauchpaket

• ohne Gabelkopf

CBM Oberlenker hydraulisch, 665 – 905 mm, Kat. 3

• Gewicht: 26,00 kg

• Länge: 665 – 905 mm

• Schlepperleistung: max. 270 PS

• Gewinde: M36 x 3 – M36x2

• Kategorie: III - III
• Gabelkopf: D32,0 mm und Steuerseil

• Anschluss: 3/8 BSP
• Hub 240 mm


Schlepperleistung: max. 270 PS

Satz-Inhalt:
1 x Kontermutter
1 x Spannstift
1 x Befestigungshaken
1 x Gelenkkopf Schlepperseitig M36x3
1 x Hydraulische Oberlenker Grundkörper Kat. III

Unterlenker-Fangprofil mit Kugel, Kat. 2 – 2

• komplett mit Kette und Spezialklappstecker
• Kat. 2 – 2

• Innen-Ø 28 mm

• Außen-Ø 56 mm
• Walterscheid


Unterlenker-Fangprofil mit Kugel, Kat. 3 – 3, Walterscheid

• komplett mit Kette und Spezialklappstecker

• Kat. 3 – 3


• Innen-Ø 37 mm


• Außen-Ø 64 mm

• Walterscheid


Unterlenkerhaken, Kat. 3

• Kategorie 3

• L 134 mm
• B 40 mm
• D 64 mm
• für Traktoren bis ca. 205 kW (280 PS)

Kupplungsdreieck / Schlepperdreieck Kat. 2

Sicheres An- und Abkuppeln von Anbaugeräten am Schlepper oder Traktor. Schlepperseitig Kat. 2 werden an den 3-Punkt-Lenkern des Schlepperkrafthebers verbolzt. Das Schlepperdreieck ist für den Front- und Heckanbau geeignet und erleichtert den Anbau von landwirtschaftlichen Anbaugeräten.

Das Schlepperdreieck wird als Komplettset geliefert. Das Set beinhalten folgende Artikel:

1x Schlepperdreieck, 1x Oberlenkerbolzen, 2x Unterlenkerbolzen, 3x Klappsplinte und 1x Sicherungsbolzen

Vorteile:

• So viel einfacher:
  Das Anbringen von Anbaugeräten am Traktor ist oft eine Herausforderung. Man muss schon des öfteren rangieren und alles durch ein- und aussteigen kontrollieren. Der richtige Sitz bzw. Winkel des Anbaugeräts ist schließlich enorm wichtig. Mit einem Kupplungsdreieck entfällt dieser Aufwand.

• So viel schneller:
  Mit einem Schlepperdreieck geht natürlich alles viel schneller. Da das ein- und aussteigen entfällt und Sie schnell und sicher alles an- und abkuppeln können, ist auch keine Hilfe von weiteren Personen erforderlich. Kuppeln Sie direkt aus der Fahrerkabine heraus.
• So viel sicherer:
  Das Unfallrisiko sinkt, da nicht mehr von Hand nachkontrolliert werden muss.

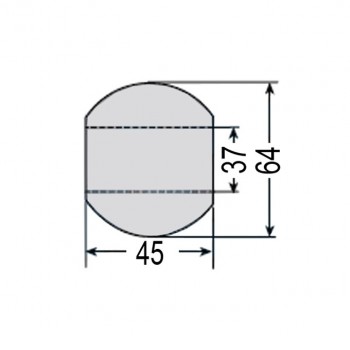

Unterlenker-Fangprofil mit Kugel, Kat. 3 – 3, Standard

• komplett mit Kette und Spezialklappstecker

• Kat. 3 – 3


• Innen-Ø 37 mm


• Außen-Ø 64 mm

• Standard



CBM Oberlenker hydraulisch, 590 – 830 mm, Kat. 2

• Gewicht: 14,50 kg
• Länge: 590 – 830 mm
• Schlepperleistung: max. 120 PS
• Gewinde: M30x2 - M30x2
• Gabelkopf: D25,4 mm und Steuerseil

• Kategorie: II - II
• Anschluss: 3/8 BSP
• Hub 240 mm


Satz-Inhalt:
1 x Kontermutter M30x2
1 x Spannstift
1 x Befestigungshaken
1 x Gelenkkopf Schlepperseitig
1 x Hydraulische Oberlenker Grundkörper Kat. II

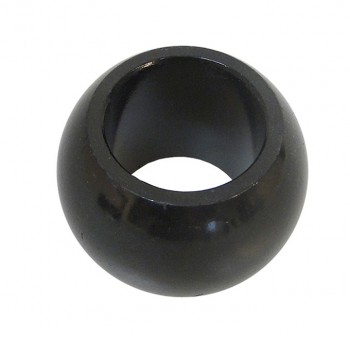

Unterlenker-Fangprofil mit Kugel, Kat. 3 – 3, Schwarz

• schwarz, hight Performance – höher belastbar

• komplett mit Kette und Spezialklappstecker

• Kat. 3 – 3


• Innen-Ø 37 mm


• Außen-Ø 64 mm

• Schwarz

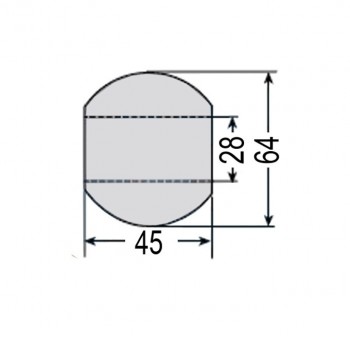

Unterlenker-Fangprofil mit Kugel, Kat. 3 – 2, Walterscheid

• komplett mit Kette und Spezialklappstecker
• Kat. 3 – 2

• Innen-Ø 28 mm

• Außen-Ø 64 mm
• Walterscheid

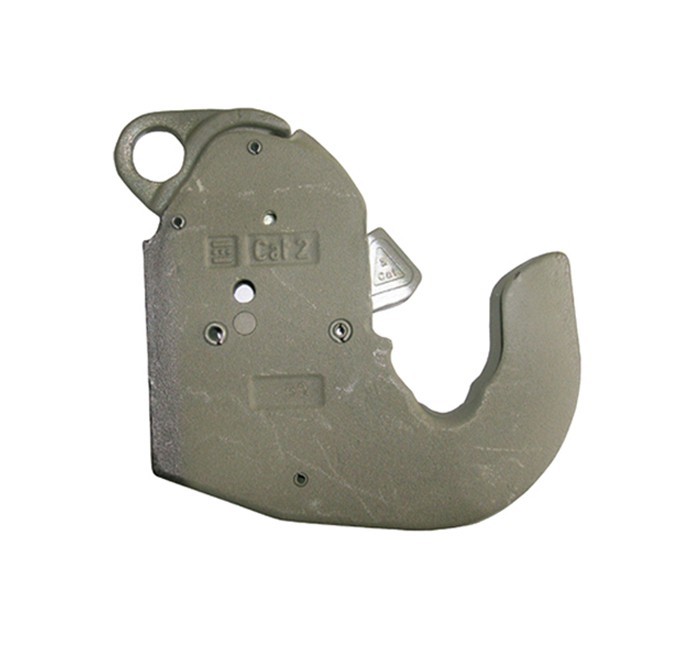

Unterlenkerhaken Walterscheid, Kat. 2
für Traktoren bis 74 kW (100 PS)

• Kategorie 2
• L 115 mm

• B 34 mm
• D 56 mm
• zum Anschweißen

• Besonderheiten
  Einfaches Kuppeln durch Zentrierschrägen • Sicherheitsverriegelung verhindert zufälliges Öffnen • Kompakte Bauform sichert Freiraum zum Gerät • Schmutzunempfindlichkeit durch wenige Bauteile und Schmutzaustrittsöffnung • Zur kompletten Verriegelung kann die Verriegelungsklinke beispielsweise mit einer Schraube 8 x 50 gesichert werden.
• Vorteile
  Ausgelegt für die Aufnahme hoher Zug-, Druck- und Seitenkräfte • Spezielle Formgebung ermöglicht die notwendige Winkelbeweglichkeit • Mechanik ist stoß- und schmutzgeschützt im Hakeninneren • Automatische Sicherheitsverriegelung kann nur über den Öffnungshebel freigegeben werden • Eine selbsttätige Entriegelung ist ausgeschlossen.

Unterlenkerhaken Walterscheid, Kat. 3
für Traktoren bis 165 kW (225 PS)

• Kategorie 3
• L 134 mm
• B 38 mm
• D 64 mm
• zum Anschweißen


• Besonderheiten
  Einfaches Kuppeln durch Zentrierschrägen • Sicherheitsverriegelung verhindert zufälliges Öffnen • Kompakte Bauform sichert Freiraum zum Gerät • Schmutzunempfindlichkeit durch wenige Bauteile und Schmutzaustrittsöffnung • Zur kompletten Verriegelung kann die Verriegelungsklinke beispielsweise mit einer Schraube 8 x 50 gesichert werden.
• Vorteile
  Ausgelegt für die Aufnahme hoher Zug-, Druck- und Seitenkräfte • Spezielle Formgebung ermöglicht die notwendige Winkelbeweglichkeit • Mechanik ist stoß- und schmutzgeschützt im Hakeninneren • Automatische Sicherheitsverriegelung kann nur über den Öffnungshebel freigegeben werden • Eine selbsttätige Entriegelung ist ausgeschlossen.


Unterlenkerhaken Kat. 2

• Kategorie 2

• L 130 mm
• B  36 mm
• D 56 mm
• für Traktoren bis ca. 105 KW (142 PS)


Oberlenker hydraulisch,700 – 950 mm, Kat. 3

für Gabelgelenkkopf


• Original Walterscheid

• für Schlepper bis 147 kW / 200 PS

• Kat. 3
• Hub: 250 mm
• Länge = L min. – L max.: 700 – 950 mm
• Fanghaken Kat: 3

• Anschluss/BSP: 3/8 BSP
• Bitte beachten Sie:

  der Gabelkopf muss extra dazu bestellt werden!





• Besonderheiten:

  Lange Lebensdauer, alle Bauteile sind austauschbar
• Vorteile:

  Vielseitig im Einsatz durch anbauen verschiedener Gabelköpfe,
Schutz des Ventilblocks durch verstärkten Spezialbügel
• Lieferumfang:

  komplett ausgestattet mit Markierungsstange und -aufkleber sowie Kugel, Seil, Bügel und traktorseitigem Halter
• ohne Schlauchpaket

• ohne Gabelkopf

Unterlenker-Fangprofil mit Kugel, Kat. 2 – 2

• komplett mit Kette und Spezialklappstecker
• Kat. 2 – 2

• Innen-Ø 28 mm

• Außen-Ø 56 mm
• Standard


Unterlenker-Fangprofil mit Kugel, Kat. 3 – 2, Schwarz

• schwarz , high Performance – höher belastbar
• komplett mit Kette und Spezialklappstecker

• Kat. 3 – 2


• Innen-Ø 28 mm


• Außen-Ø 64 mm

• Schwarz



Oberlenker hydraulisch, 629 – 814 mm, Kat. 3
für Gabelgelenkkopf


• Original Walterscheid

• für Schlepper bis 184 kW / 250 PS
• Kat. 3
• Hub: 185 mm
• Länge = L min. – L max.: 629 – 814 mm
• Fanghaken Kat: 3

• Anschluss/BSP: 3/8 BSP
• Bitte beachten Sie:

  der Gabelkopf muss extra dazu bestellt werden!





• Besonderheiten:

  Lange Lebensdauer, alle Bauteile sind austauschbar
• Vorteile:

  Vielseitig im Einsatz durch anbauen verschiedener Gabelköpfe,
Schutz des Ventilblocks durch verstärkten Spezialbügel
• Lieferumfang:

  komplett ausgestattet mit Markierungsstange und -aufkleber sowie Kugel, Seil, Bügel und traktorseitigem Halter
• ohne Schlauchpaket

• ohne Gabelkopf

Oberlenker hydraulisch, 600 – 785 mm, Kat. 3
für Gabelgelenkkopf

• Original Walterscheid

• für Schlepper bis 110 kW / 150 PS
• Kat. 3
• Hub: 185 mm
• Länge = L min. – L max.: 600 – 785 mm

• Fanghaken Kat: 3

• Anschluss/BSP: 3/8 BSP
• Bitte beachten Sie:

  der Gabelkopf muss extra dazu bestellt werden!





• Besonderheiten:

  Lange Lebensdauer, alle Bauteile sind austauschbar
• Vorteile:

  Vielseitig im Einsatz durch anbauen verschiedener Gabelköpfe,
Schutz des Ventilblocks durch verstärkten Spezialbügel
• Lieferumfang:

  komplett ausgestattet mit Markierungsstange und -aufkleber sowie Kugel, Seil, Bügel und traktorseitigem Halter
• ohne Schlauchpaket

• ohne Gabelkopf

Oberlenker hydraulisch, 704 – 954 mm, Kat. 3
für Gabelgelenkkopf


• Original Walterscheid

• für Schlepper bis 184 kW / 250 PS

• Kat. 3
• Hub: 230 mm
• Länge = L min. – L max.: 704 – 954 mm
• Fanghaken Kat: 3

• Anschluss/BSP: 3/8 BSP
• Bitte beachten Sie:

  der Gabelkopf muss extra dazu bestellt werden!





• Besonderheiten:

  Lange Lebensdauer, alle Bauteile sind austauschbar
• Vorteile:

  Vielseitig im Einsatz durch anbauen verschiedener Gabelköpfe,
Schutz des Ventilblocks durch verstärkten Spezialbügel
• Lieferumfang:

  komplett ausgestattet mit Markierungsstange und -aufkleber sowie Kugel, Seil, Bügel und traktorseitigem Halter
• ohne Schlauchpaket

• ohne Gabelkopf

Dieser Satz enthält:
1 x Kontermutter
2 x Spindel mit gehärteten Kugelaugen M30 x 3,5
1 x Spannhülse M30 x 3,5

Dieser Satz enthält:
1 x Kontermutter
2 x Spindel mit gehärteten Kugelaugen M30 x 3,5
1 x Spannhülse M30 x 3,5

Kupplungsdreieck geräteseitig / Schlepperdreieck / Gerätedreieck
zum Anschweißen p. f. Kat. 1, 2 und 3

• Das Gegenstück zum Schlepperdreieck ist das Gerätedreieck.

• Dieses wird an den Anbaugeräten befestigt.

• Kat.1 – 2 – 3 für Gerätegewicht bis 1500 kg bzw. Zugkräfte bis 100 PS.

Vorteile

• So viel einfacher:
  Das Anbringen von Anbaugeräten am Traktor ist oft eine Herausforderung. Man muss schon des öfteren rangieren und alles durch ein- und aussteigen kontrollieren. Der richtige Sitz bzw. Winkel des Anbaugeräts ist schließlich enorm wichtig. Mit einem Kupplungsdreieck entfällt dieser Aufwand.

• So viel schneller:
  Mit einem Schlepperdreieck geht natürlich alles viel schneller. Da das ein- und aussteigen entfällt und Sie schnell und sicher alles an- und abkuppeln können, ist auch keine Hilfe von weiteren Personen erforderlich. Kuppeln Sie direkt aus der Fahrerkabine heraus.
• So viel sicherer:
  Das Unfallrisiko sinkt, da nicht mehr von Hand nachkontrolliert werden muss.

Oberlenker-Fanghaken Kat. 3

• Gewicht: 6 kg

• Schlepperleistung: max. 200 PS

• Gewinde: M36 x 3 mm
• Rechtsgewinde

Schlauchpaket für hydraulischen Oberlenker Kat. 2 + 3

• bestehend aus

• 2 x Schlauchleitung

• inkl. Verschraubung, Steckern / Kupplung und Staubschutz
• ca. 90 cm lang

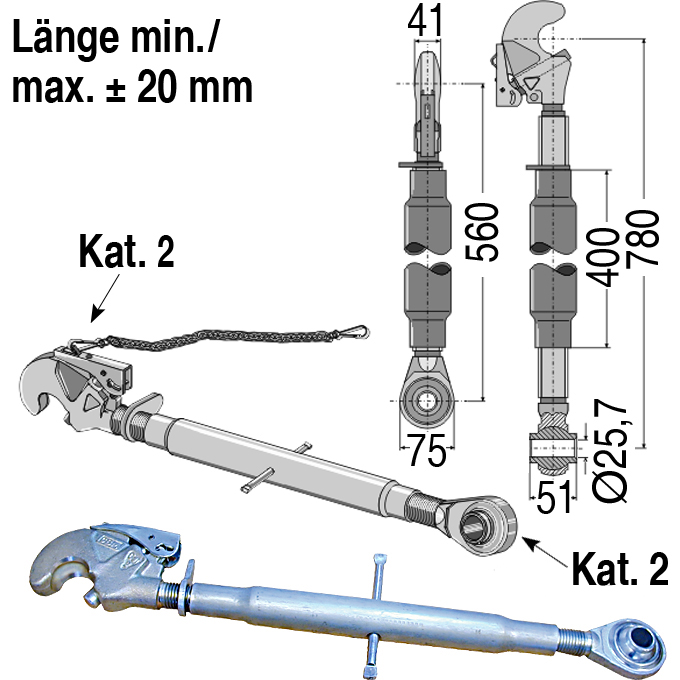

Dieser Satz enthält:
1 x Kontermutter
1 x Oberlenker-Fanghaken M30 x 3,5
1 x Steuerseil
1 x Spindel mit gehärteten Kugelaugen M30 x 3,5
1 x Spannhülse M30 x 3,5

Ackerschiene Kat. 2, 970 mm

• A = 970 mm

• B = 15 mm

• C = 55 mm

• D = 85 mm

• E = 110 mm

• F Ø = 4 x 30 und 3 x 26 mm

• G = 30 mm
• H = 75 mm

• J Ø = 28 mm

• K Ø = 12 mm

• Kat. 2

• Gewicht 14,55 kg

• Material ST-60

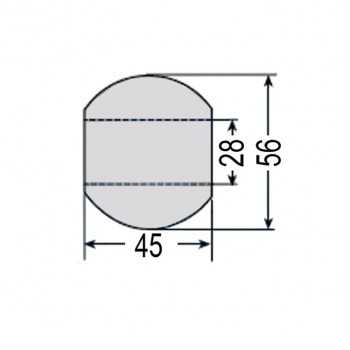

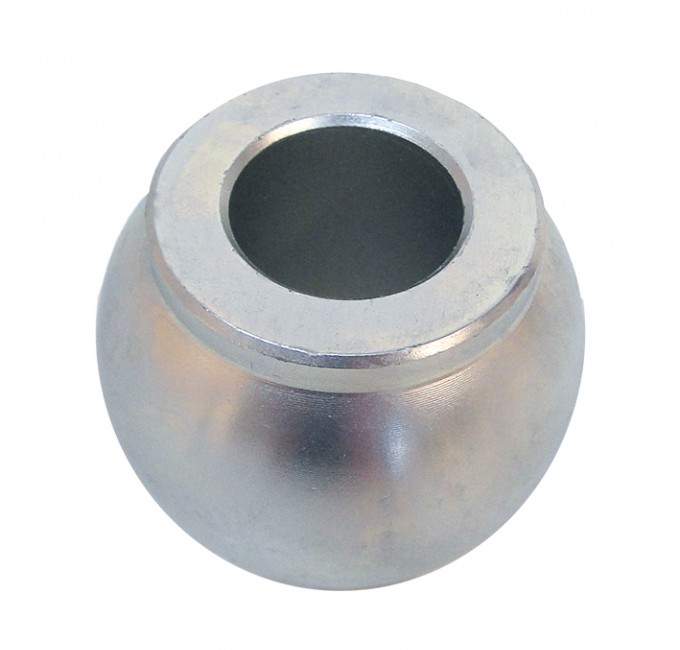

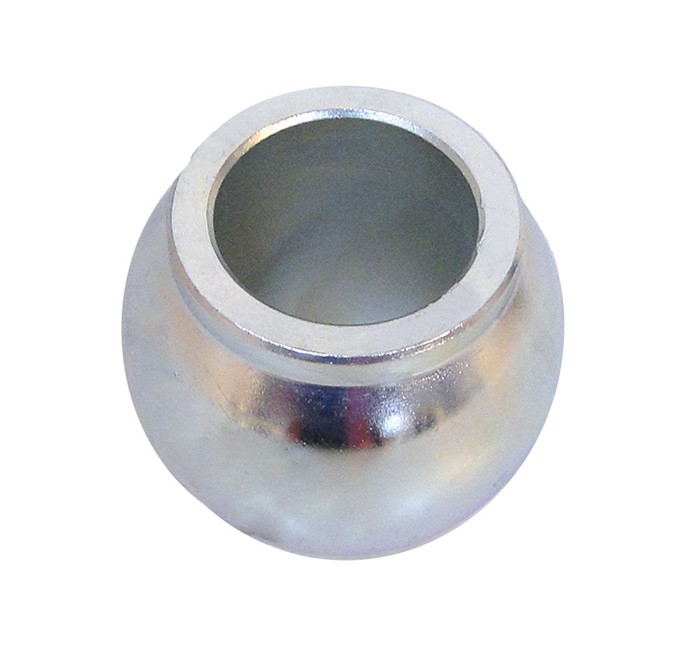

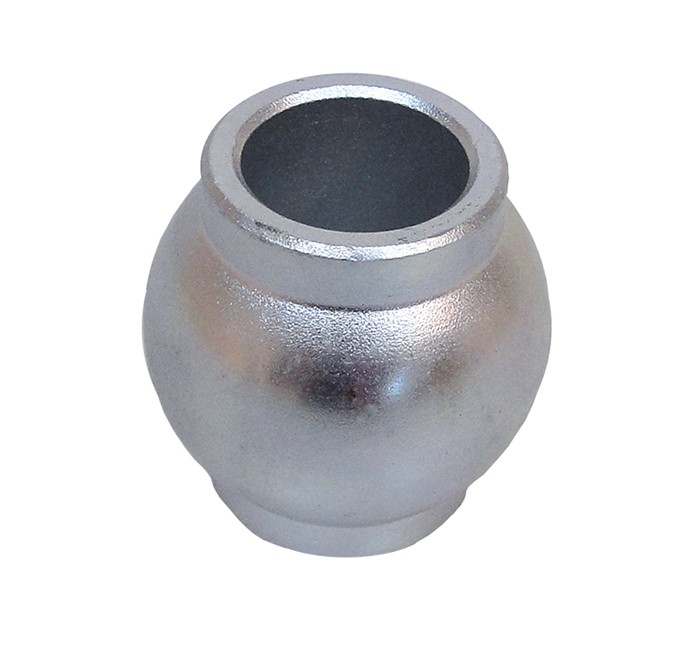

Unterlenkerkugel Kat. 2, Walterscheid

• Kat. 2

• Innen-Ø 28 mm


• Außen-Ø 56 mm
• Kugelhöhe 45 mm

• Walterscheid

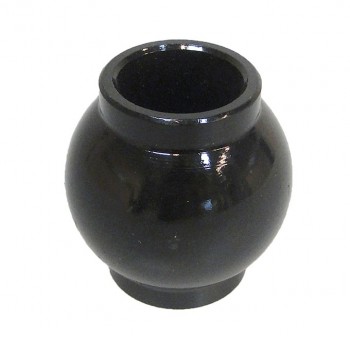

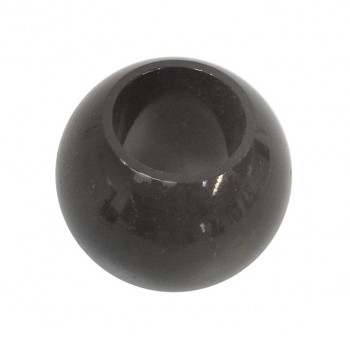

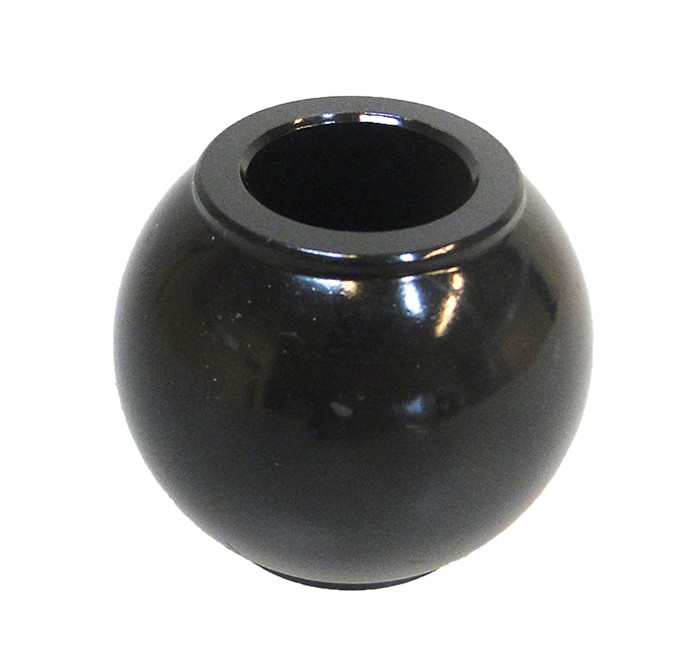

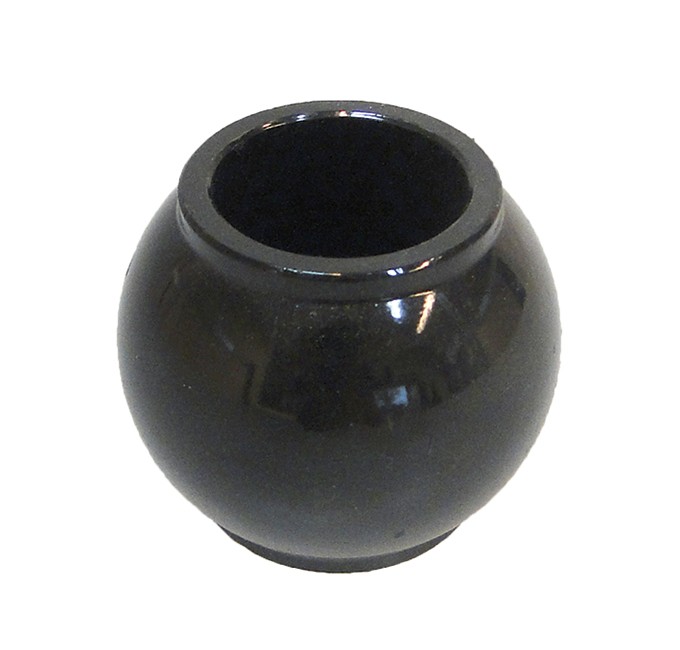

Oberlenkerkugel Kat. 2, Schwarz

• Kat. 2

• Innen-Ø 25 mm


• Außen-Ø 50 mm
• Kugelhöhe 51 mm

• Schwarz, höhere Belastbarkeit


Ackerschiene Kat. 2 mit Kugelkopf

• Anhängerkugel Größe: 50 mm / 2"
• Zugdeichsel: bis zu 85 PS
• nicht zugelassen für den Einsatz im öffentlichen Straßenverkehr!
• Gewicht 13,9 kg
• A = 28 mm (1 1/8")
• B = 812 mm (32")
• C = 25 mm (1")

Dieser Satz enthält:
1 x Sterndreieck-Kontermutter
2 x Spindel M36 x 3
1 x Spannhülse M36 x 3

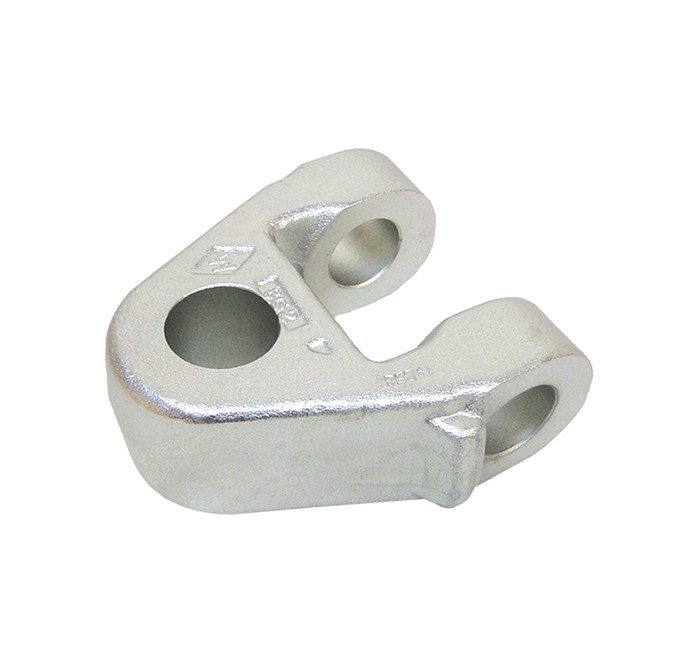

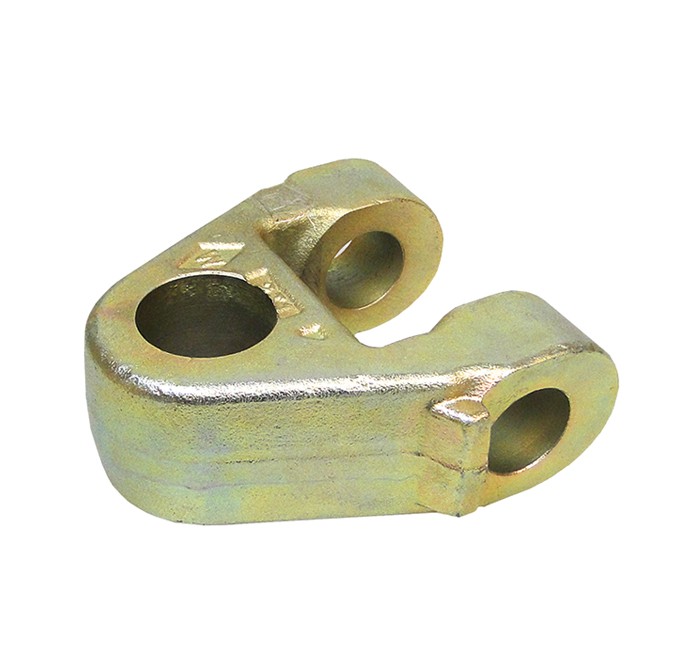

Gabelkopf 32,3 mm für hydraulischen Oberlenker, Kat. 3

• für Schlepper bis 250 PS

• Gabelkopf 32,3 mm
• 67 mm lang

• für hydrau­lischen Oberlenker Kat. 3
• 28,2 mm Ø für Befestigungsbolzen

Ackerschiene Kat. 1, 800 mm

• A = 800 mm
• B = 15 mm
• C = 55 mm
• D = 110 mm
• E = 55 mm
• F Ø = 9 x 20 mm
• G = 30 mm
• H = 65 mm
• J Ø = 22 mm
• K Ø = 12 mm
• Kat. 1
• Gewicht 9,8 kg
• Material ST-60

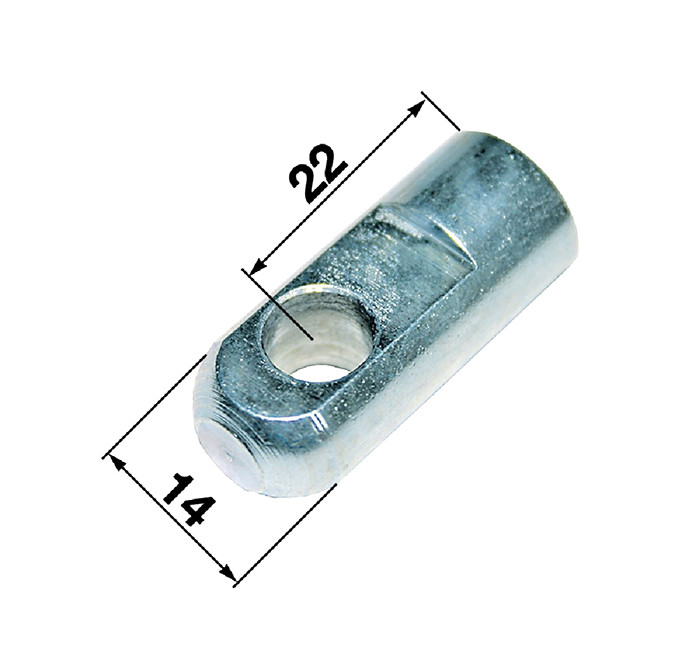

Unterlenker-Anschweißauge Kat. 1

• Kat 1

• 22,1 mm

Unterlenkerkugel Kat. 3–2, Walterscheid

• Kat. 3
–2
• Innen-Ø 28 mm


• Außen-Ø 64 mm
• Kugelhöhe 45 mm

• Walterscheid

Unterlenkerdistanzfeder Kat. 2+3

• 470 – 780 mm verstellbar
• verzinkt

Ackerschiene Kat. 2, 970 mm

• A = 970 mm

• B = 15 mm

• C = 55 mm

• D = 85 mm

• E = 110 mm

• F Ø = 7 x 26 mm

• G = 30 mm
• H = 75 mm
• J Ø = 28 mm

• K Ø = 12 mm

• Kat. 2

• Gewicht 14,2 kg

• Material ST-60

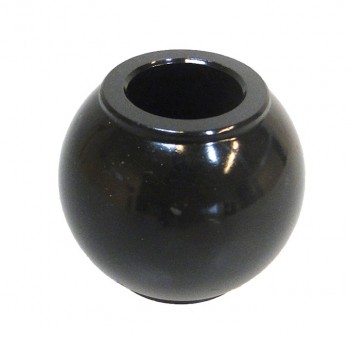

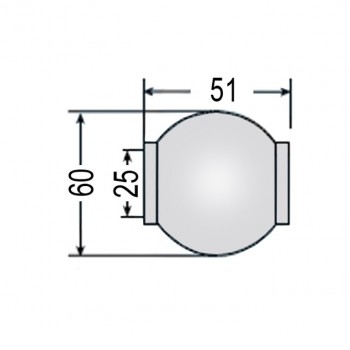

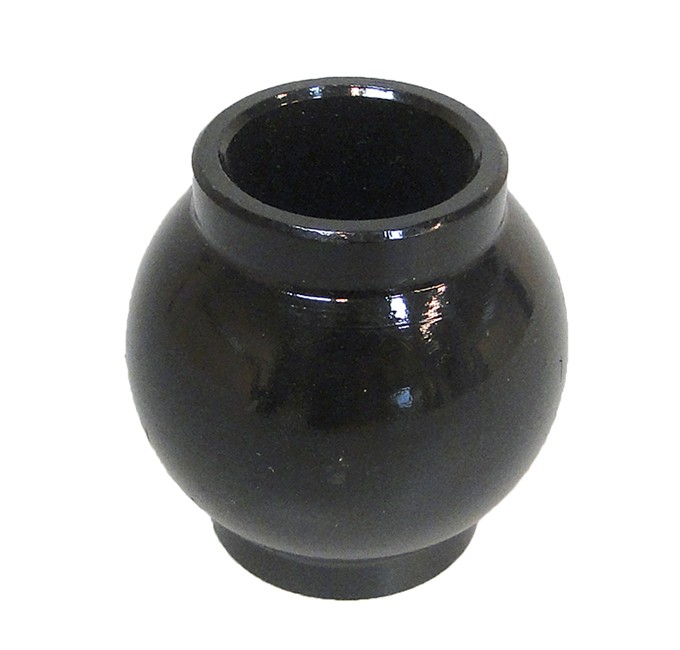

Oberlenkerkugel Kat. 3–2, Schwarz

Kat. 3–2
Innen-Ø 25 mm


Außen-Ø 60 mm
Kugelhöhe 51 mm


Schwarz, höhere Belastbarkeit

Unterlenkerkugel Kat. 3 – 2, Standard

• Kat. 3

• Innen-Ø 28 mm


• Außen-Ø 64 mm
• Kugelhöhe 45 mm

• Standard

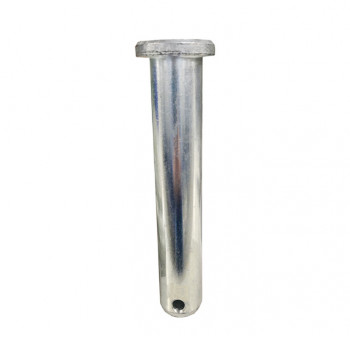

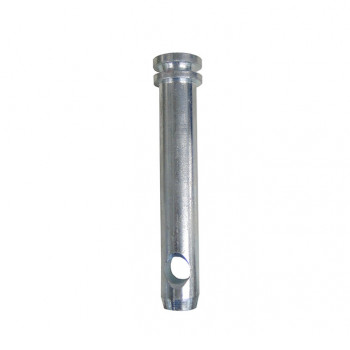

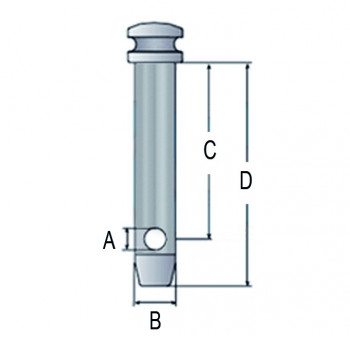

Sicherungsbolzen für Oberlenker Kat. 1

• A = 12 mm

• B = 19 mm

• C = 96 mm

• D = 110 mm

• verzinkt


Reduzierhülse für Oberlenker Kat. 2–3

Kat. 2–3
Innen-Ø 25 mm


Außen-Ø 32 mm
Höhe 51 mm

 Unterlenker-Anschweißauge Kat. 3

• Kat. 3
• 37,4 mm

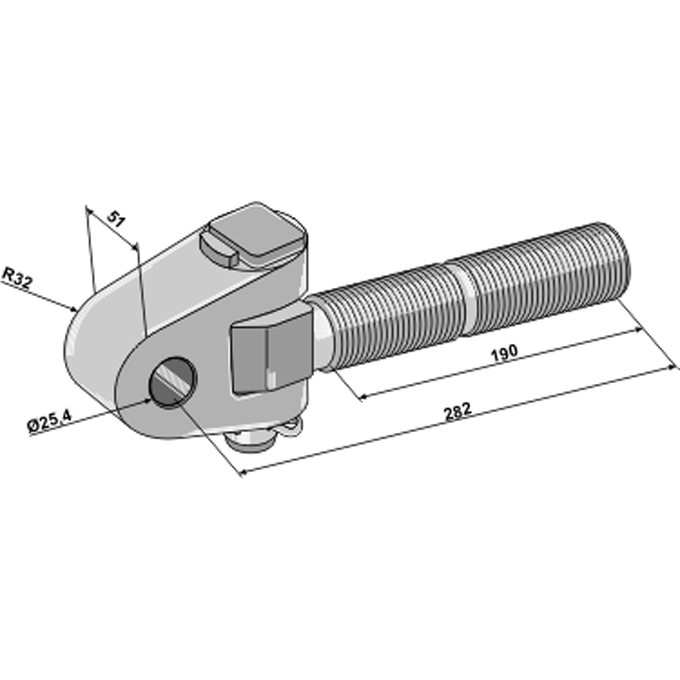

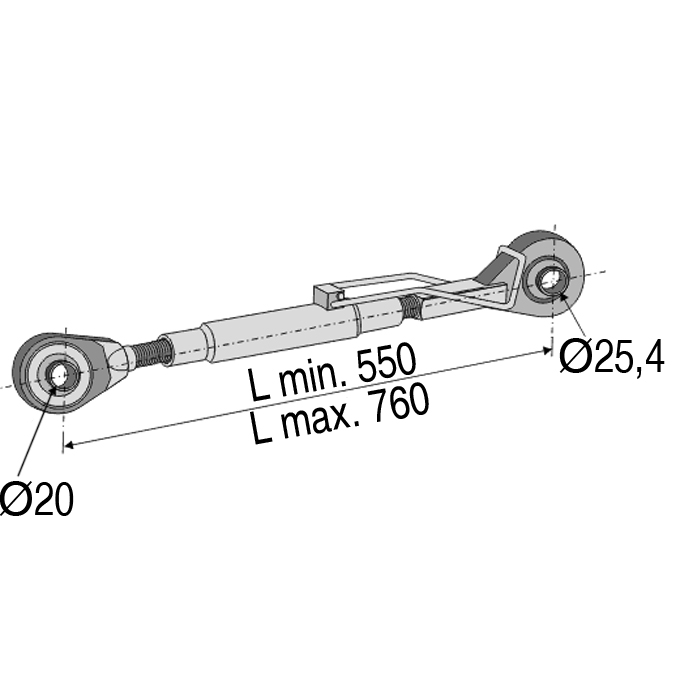

Dieser Satz enthält:
1 x Spindel Ø25,4
1 x Spindel Ø20
1 x Spannhülse 320
1 x Bügel

Dieser Satz enthält:
1 x Sterndreieck-Kontermutter
2 x Spindel M36 x 3
1 x Spannhülse M36 x 3

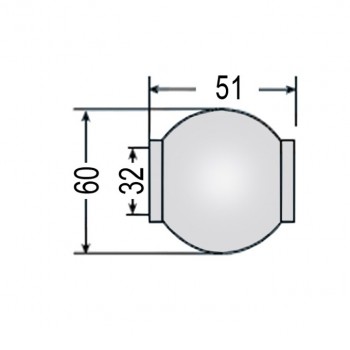

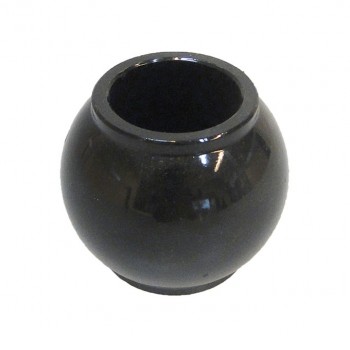

Oberlenkerkugel Kat. 3, Standard

• Kat. 3
• Innen-Ø 32 mm


• Außen-Ø 60 mm
• Kugelhöhe 51 mm

• Standard

Dieser Satz enthält:
1 x Kontermutter
2 x Spindel mit gehärteten Kugelaugen M30 x 3,5
1 x Spannhülse M30 x 3,5

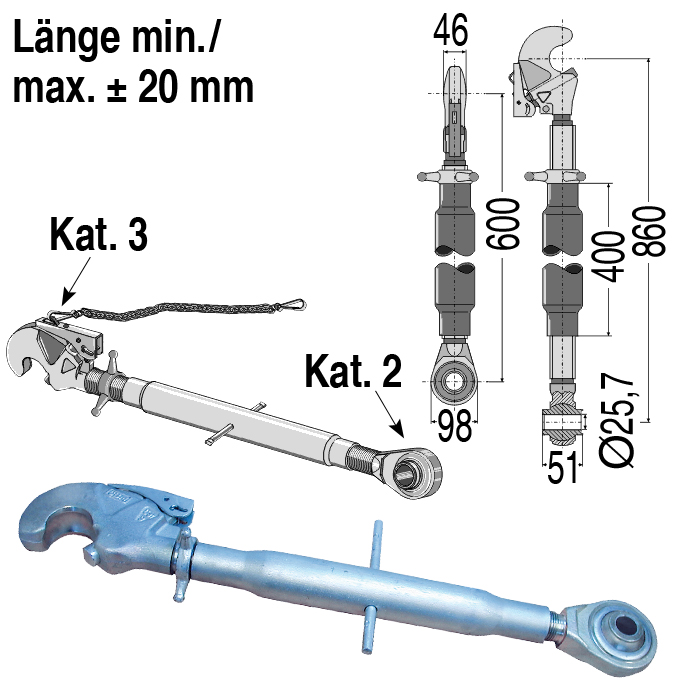

Dieser Satz enthält:
1 x Sterndreieck-Kontermutter
1 x Oberlenker-Fanghaken M36 x 3
1 x Steuerseil
1 x Spindel M36 x 3
1 x Spannhülse M36 x 3

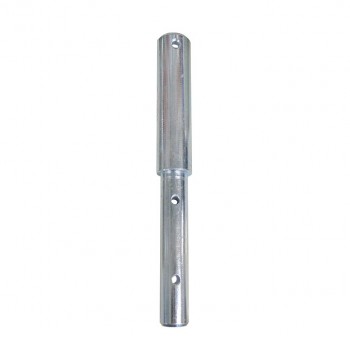

Stufenbolzen / Sicherungsbolzen für Oberlenker, Kat. 1–2

• Kat. 1–2
• Durchmesser 19/25 mm
• 200 mm lang


Ackerschiene Kat. 1 mit Kugelkopf

• Anhängerkugel Größe: 50 mm / 2"
• Zugdeichsel: bis zu 45 PS
• nicht zugelassen für den Einsatz im öffentlichen Straßenverkehr!
• Gewicht 11,8 kg
• A = 22 mm (7/8")
• B = 505 mm

• C = 19 mm (3/4")

Ackerschiene Kat.1 + 2

• Größe G x H: 30 x 75 mm
• 1620 mm lang

• 13 Bohrungen 30 mm
• Bemaßung siehe Abbildung


Unterlenkerkugel Kat. 3

• Kat. 3

• Innen-Ø 37 mm


• Außen-Ø 64 mm
• Kugelhöhe 45 mm

• Walterscheid

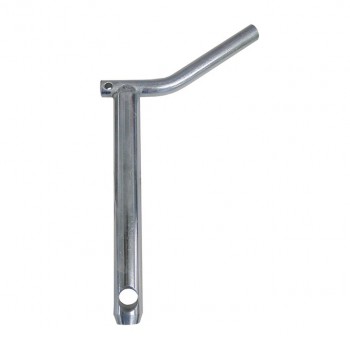

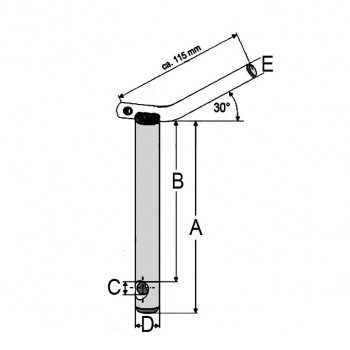

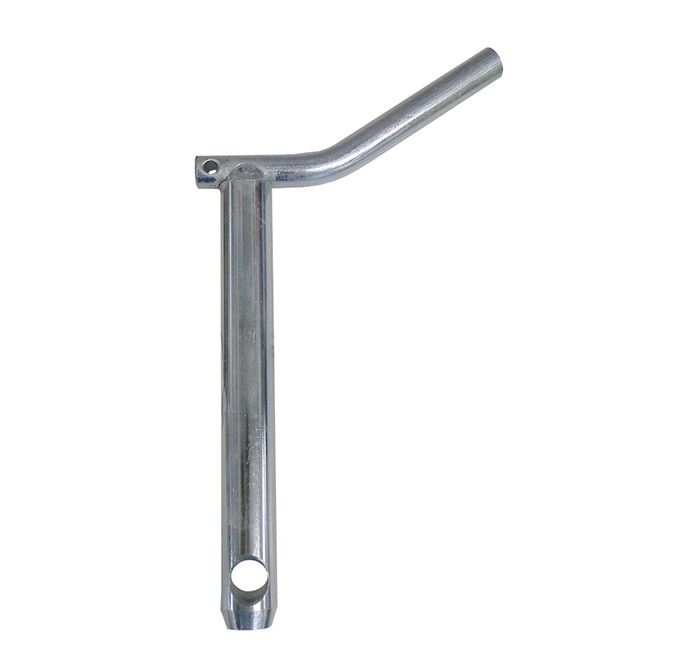

Sicherungsbolzen für Oberlenker mit Handgriff, Kat. 1

• Kat. 1
• 150 mm
• Durchmesser 19 mm
• mit Handgriff
• A = 150mm
• B = 129 mm
• C = 12 mm
• D = 19 mm Ø
• E = 12 mm Ø

Unterlenker-Anschweißauge Kat. 1–2

• Kat. 1–2
• 22,1 / 28,5 mm


Sicherungsbolzen für Oberlenker, Kat. 2

• Kat. 2

• 191 mm
• Durchmesser 25 mm
• mit Handgriff
• A = 191 mm
• B = 169 mm
• C = 12 mm
• D = 25 mm Ø
• E = 12 mm Ø

Oberlenkeranschweißauge Kat. 1

• Kat. 1
• 19 mm

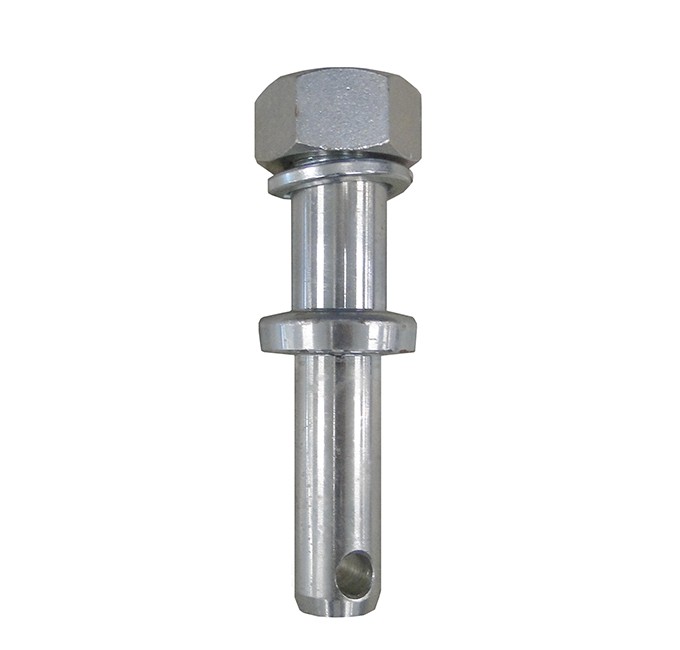

Unterlenkerbolzen Kat. 1–1
komplett mit Mutter zum Anschrauben

• Kat. 1
• M22 mm
• Sitz 22 mm
• Länge 140 mm
• komplett mit Mutter zum Anschrauben


Dieser Satz enthält:
1 x Kontermutter
2 x Spindel M30 x 3,5
1 x Spannhülse M30 x 3,5

Dieser Satz enthält:
1 x Kontermutter
2 x Spindel mit gehärteten Kugelaugen M30 x 3,5
1 x Spannhülse M30 x 3,5

• zum Einhängen von Schleifketten in der Forstwirtschaft
• für Ketten mit Durchmesser 6 mm bis 10 mm
• max. Zuglast (WLL) 4500 kg
• Haken ist ungeprüft und darf nicht zum Heben von Lasten verwendet werden
• mit Bolzen und Sicherungssplint
• Bolzenstärke 19 mm
• Öse 18 mm
• rot lackiert

Dieser Satz enthält:
1 x Kontermutter
2 x Spindel M30 x 3,5
1 x Spannhülse M30 x 3,5

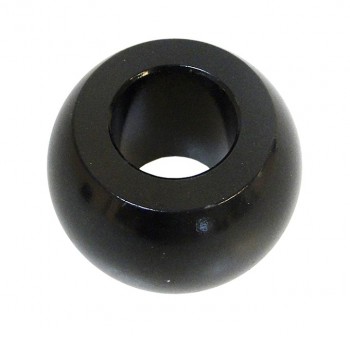

Unterlenkerkugel Kat. 2

• Kat. 2

• Innen-Ø 28 mm


• Außen-Ø 56 mm
• Kugelhöhe 45 mm

• Schwarz, höhere Belastbarkeit


Sicherungsbolzen für Unterlenker Kat. 2, 151 mm

• Sicherungsbolzen für Unterlenker Kat. 2
• Gewicht: 0,74 kg
• Durchmesser: 28 mm
• 151 mm lang
• Kategorie: II

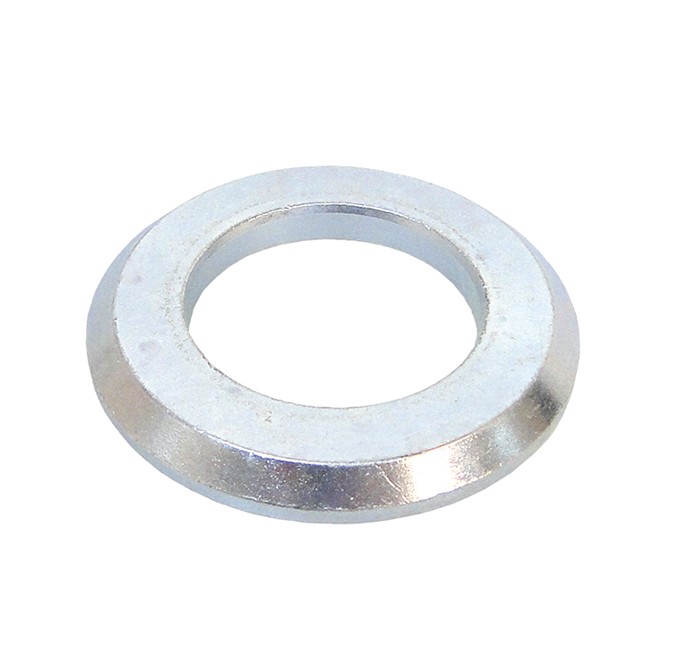

Distanzscheibe für Unterlenker-Kugel, Kat. 3

• A = 38 mm

• B = 64 mm

• C =  7 mm

• verzinkt


Dieser Satz enthält:
1 x Kontermutter
2 x Spindel M30 x 3,5
1 x Spannhülse M30 x 3,5

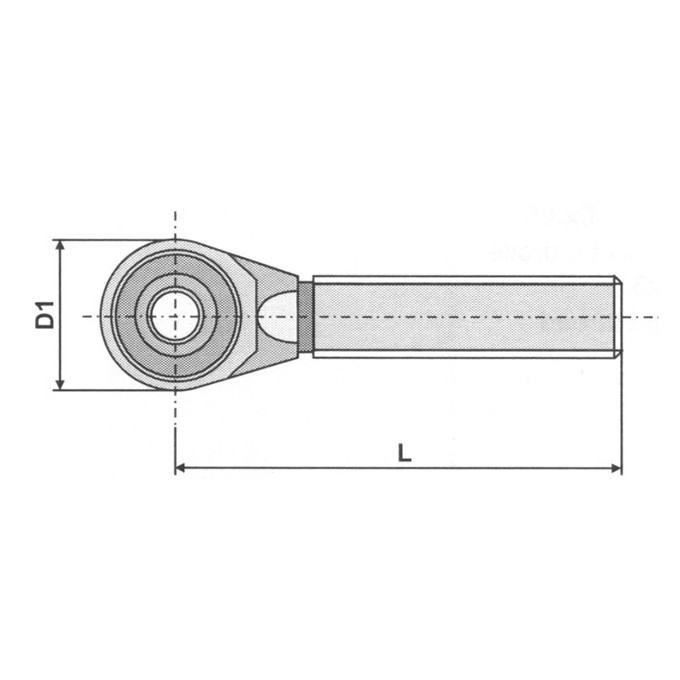

Gelenkkopf mit Linksgewinde

• M30 x 3,5 mm
• Kat. 2

Reduzierhülse für Unterlenker Kat. 1–2

• Kat. 1–2



• Innen-Ø 22 mm



• Außen-Ø 28 mm

• Höhe 60 mm

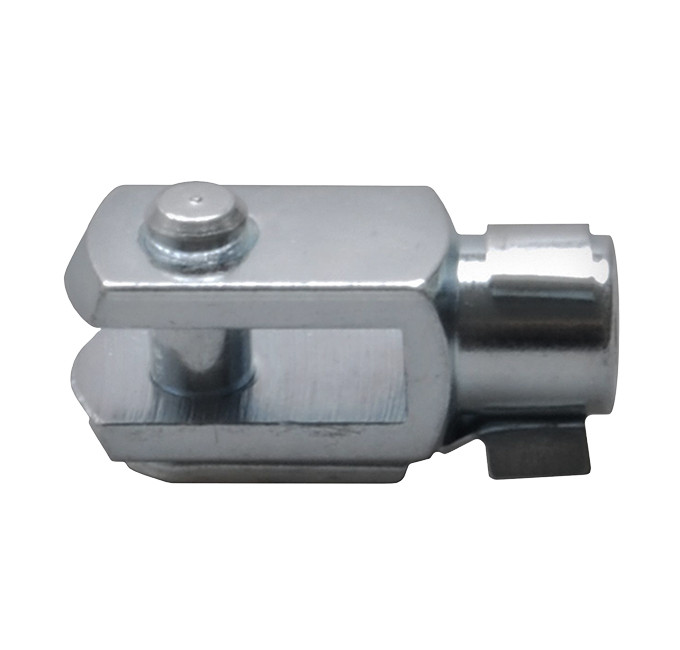

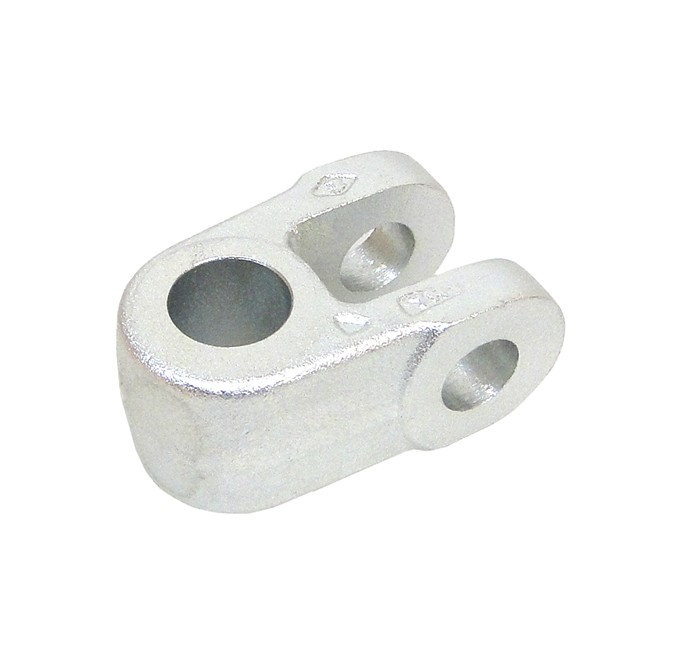

Gabelkopf mit ES-Bolzen M10, Durchmesser 10 mm

Präzise und langlebige Verbindungslösung für mechanische Anwendungen

• Robuste Konstruktion – Hochwertiges Material für lange Lebensdauer
• Exakte Passform – Präzise gefertigte Bohrung und Innengewinde
• Vielseitige Anwendung – Ideal für Maschinenbau, Hydraulik & Pneumatik
•

• Technische Daten:
• Bohrungsdurchmesser: Ø 8 mm
• Innengewinde: M8
• Lichte Breite: 8 mm
• Wirksame Länge: 32 mm
• Gesamtabmessung: 16 x 42 mm
• Bolzentyp: ES-Bolzen für sichere Fixierung
• Material: Hochfestes Metall für hohe Belastbarkeit
• Einsatzbereiche: Geeignet für mechanische Verbindungen in Maschinenbau, Automatisierungstechnik, Landtechnik und vielen weiteren industriellen Anwendungen.

•


Einsatzbereiche: Geeignet für mechanische Verbindungen in verschiedenen Industriezweigen, darunter Maschinenbau, Landtechnik und Automatisierungstechnik.

Unterlenker-Anschweißauge Kat. 2

• Kat. 2
• 28,7 mm

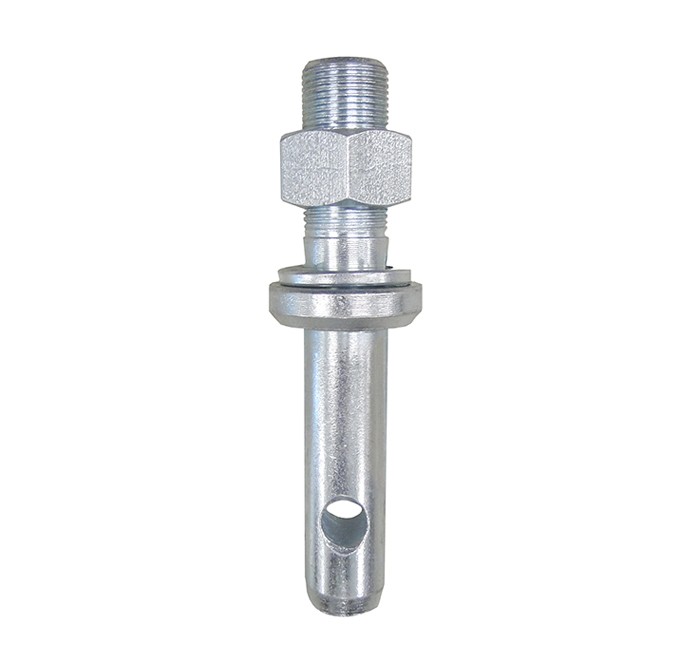

 Unterlenkerbolzen Kat. 2–2

komplett mit Mutter zum Anschrauben


• Kat. 2
• M22 mm
• Sitz 28 mm
• Länge 150 mm
• komplett mit Mutter zum Anschrauben


Unterlenkerkugel Kat. 3

• Kat. 3

• Innen-Ø 37 mm


• Außen-Ø 64 mm
• Kugelhöhe 45 mm

• Standard

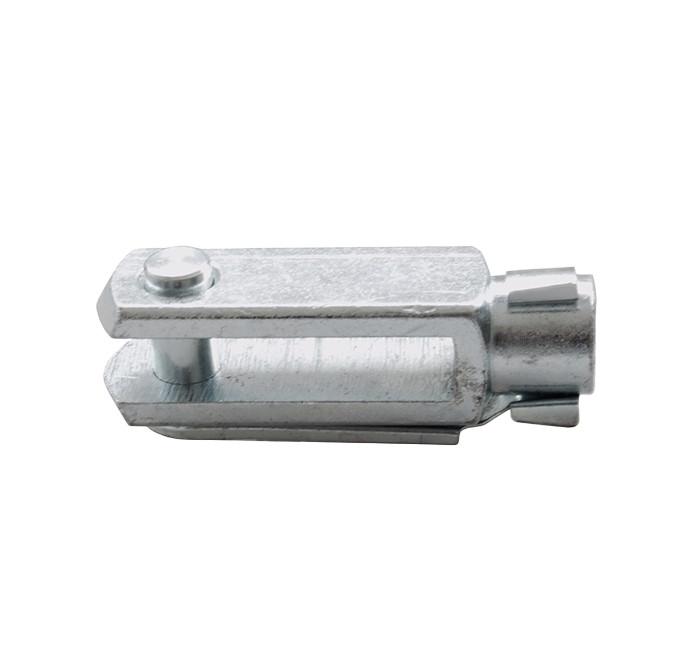

Gabelkopf mit ES-Bolzen M8, Durchmesser 8 mm

Präzise Verbindungslösung für mechanische Anwendungen

• Robuste Konstruktion – Hochwertiges Material für lange Lebensdauer
• Exakte Passform – Präzise gefertigte Bohrung und Innengewinde
• Vielseitige Anwendung – Ideal für Maschinenbau, Hydraulik & Pneumatik

Technische Daten:

• Bohrungsdurchmesser: Ø 8 mm
• Innengewinde: M8
• Lichte Breite: 8 mm
• Wirksame Länge: 32 mm
• Gesamtabmessung: 16 x 42 mm
• Bolzentyp: ES-Bolzen für sichere Fixierung
• Material: Hochfestes Metall für hohe Belastbarkeit

Einsatzbereiche: Geeignet für mechanische Verbindungen in Maschinenbau, Automatisierungstechnik, Landtechnik und vielen weiteren industriellen Anwendungen.
