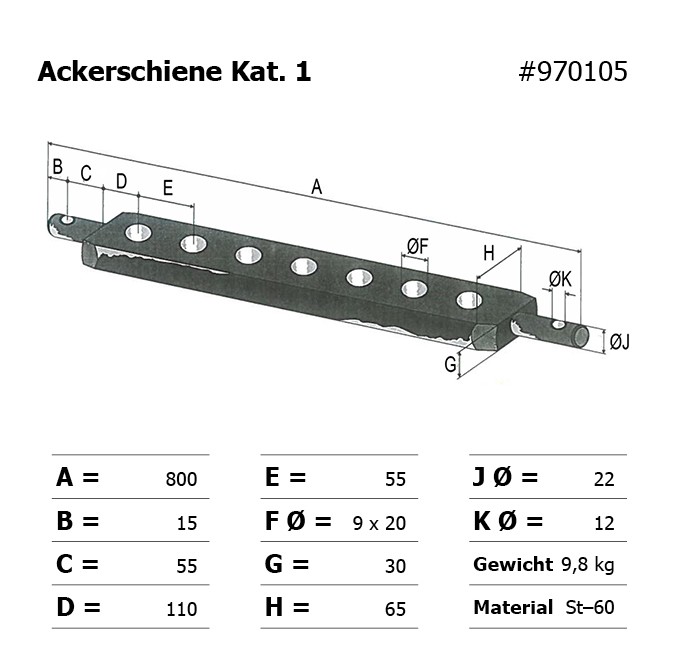

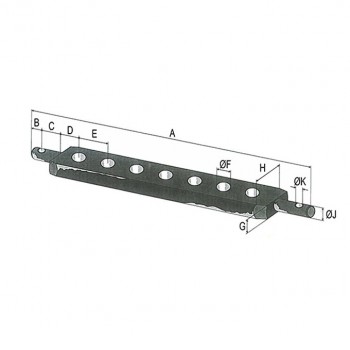

Ackerschiene Kat. 1, 800 mm

• A = 800 mm
• B = 15 mm
• C = 55 mm
• D = 110 mm
• E = 55 mm
• F Ø = 9 x 20 mm
• G = 30 mm
• H = 65 mm
• J Ø = 22 mm
• K Ø = 12 mm
• Kat. 1
• Gewicht 9,8 kg
• Material ST-60

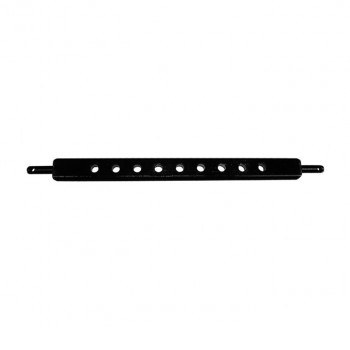

Ackerschiene Kat. 2, 970 mm

• A = 970 mm

• B = 15 mm

• C = 55 mm

• D = 85 mm

• E = 110 mm

• F Ø = 7 x 26 mm

• G = 30 mm
• H = 75 mm
• J Ø = 28 mm

• K Ø = 12 mm

• Kat. 2

• Gewicht 14,2 kg

• Material ST-60



Ackerschiene Kat. 2, 970 mm

• A = 970 mm

• B = 15 mm

• C = 55 mm

• D = 85 mm

• E = 110 mm

• F Ø = 4 x 30 und 3 x 26 mm

• G = 30 mm
• H = 75 mm

• J Ø = 28 mm

• K Ø = 12 mm

• Kat. 2

• Gewicht 14,55 kg

• Material ST-60

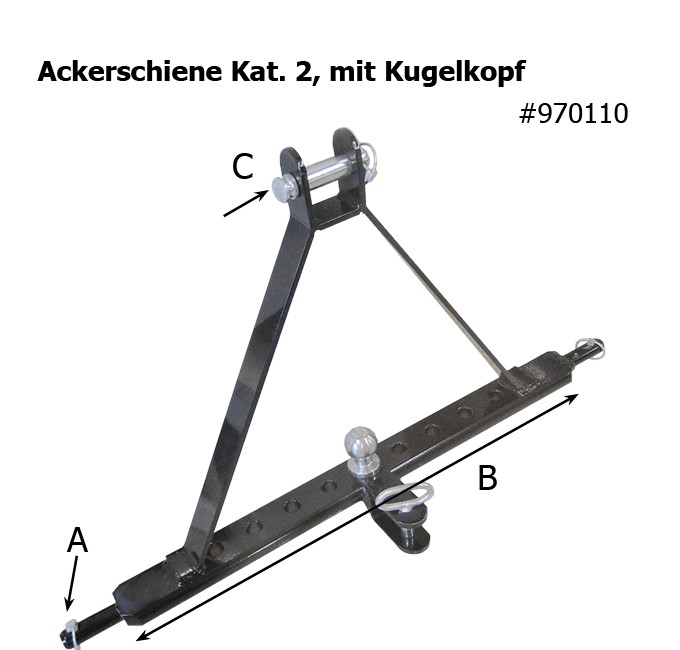

Ackerschiene Kat. 2 mit Kugelkopf

• Anhängerkugel Größe: 50 mm / 2"
• Zugdeichsel: bis zu 85 PS
• nicht zugelassen für den Einsatz im öffentlichen Straßenverkehr!
• Gewicht 13,9 kg
• A = 28 mm (1 1/8")
• B = 812 mm (32")
• C = 25 mm (1")

• zum Einhängen von Schleifketten in der Forstwirtschaft
• für Ketten mit Durchmesser 6 mm bis 10 mm
• max. Zuglast (WLL) 4500 kg
• Haken ist ungeprüft und darf nicht zum Heben von Lasten verwendet werden
• mit Bolzen und Sicherungssplint
• Bolzenstärke 19 mm
• Öse 18 mm
• rot lackiert

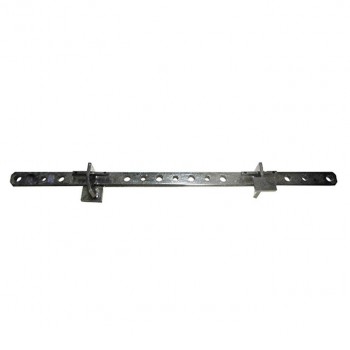

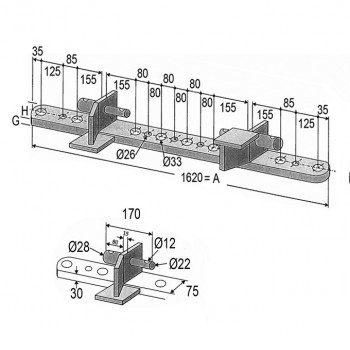

Ackerschiene Kat.1 + 2

• Größe G x H: 30 x 75 mm
• 1620 mm lang

• 13 Bohrungen 30 mm
• Bemaßung siehe Abbildung

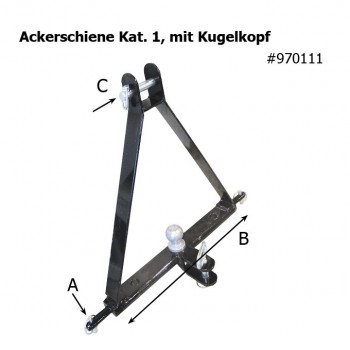

Ackerschiene Kat. 1 mit Kugelkopf

• Anhängerkugel Größe: 50 mm / 2"
• Zugdeichsel: bis zu 45 PS
• nicht zugelassen für den Einsatz im öffentlichen Straßenverkehr!
• Gewicht 11,8 kg
• A = 22 mm (7/8")
• B = 505 mm

• C = 19 mm (3/4")

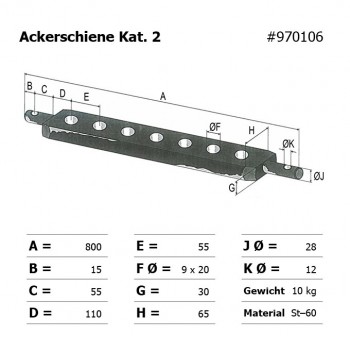

Ackerschiene Kat. 2, 800 mm

• A = 800 mm

• B = 15 mm

• C = 55 mm

• D = 110 mm

• E = 55 mm

• F Ø = 9 x 20 mm

• G = 30 mm
• H = 65 mm
• J Ø = 28 mm

• K Ø = 12 mm

• Kat. 2

• Gewicht 10,0 kg

• Material ST-60
