Der ETD-S ermöglicht die Regelung des Klimas mit Hilfe eines Stufentransformators. Der Thermostat regelt den Lüftermotor basiert auf der Temperatur. Der ETD-S kann ein Heizgerät und einen Alarm ansteuern. Das minimale und maximale Ventilationsniveau ist einstellbar. Der ETD-S ist mit einer automatischen Abkühlkorrektur, einer “Raum leer” Funktion und einem Lufteinlass-Signal ausgestattet. Es wurde speziell für die Steuerung der Mf-Net-Transformatoren (wie dem STW-A, SEA und STD-A) entwickelt. Mit dem ETD-S können auch Nicht-Mf-Net Einphasen-Transformatoren, bis zu 10 Ampere, angesteuert werden. Um höhere Ströme als 10 Ampere zu bewältigen oder Dreiphasen-Transformatoren ansteuern zu können, könnten zusätzliche Kontakte notwendig sein.

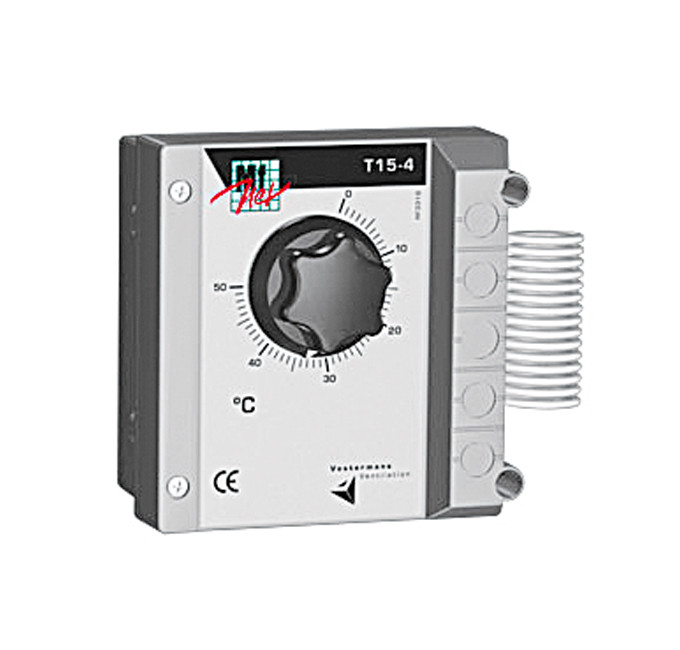

Mit der T15 Serie können Geräte (Lüfter, Heizgeräte, Alarme) basierend auf einer voreingestellten Temperatur ein- und ausgeschaltet werden. Der mechanische
Thermostat T15-4 ermöglicht, in Kombination mit einem Mf-Net Transformator, die temperaturgesteuerte Regelung von Lüftern.

• Die Thermostate der T15 Serie sind für Einphasen-Nutzung vorgesehen.


• Niedrige Investitionskosten
• Leichter Einbau
• Einfache Bedienung
• Langlebig und robust
• Verwendbar in neuen und vorhandenen Ventilationssystemen
• Temperatur-Schallereich: 0–50°C
• Netzspannung 230 V
• Netzstromstärke (max.) 10 A
• Mudestlast120VA
• Gehäuse IP55
• Gewicht 0,6 kg
• Abmessungen 150 x 150 x 110 mm
• Regeldiagramm:
  Stufe 1: Sollwert; Stufe 2: +1°C; Stufe 3: +1°C; Stufe 4: +1°C

T15-4

T15-4 ermöglicht in Kombination mit einem Mf-Net Transformator, die temperaturgesteuerte Regelung von Lüftern. 5-stufiges Thermostat, jede Stufe schaltet bei einem Temperaturunterschied von 1ºC.

Mit der T15 Serie können Geräte (Lüfter, Heizgeräte, Alarme) basierend auf einer voreingestellten Temperatur ein- und ausgeschaltet werden. Der mechanische
Thermostat T15-4 ermöglicht, in Kombination mit einem Mf-Net Transformator, die temperaturgesteuerte Regelung von Lüftern.

• Die Thermostate der T15 Serie sind für Einphasen-Nutzung vorgesehen.
• Niedrige Investitionskosten
• Leichter Einbau
• Einfache Bedienung
• Langlebig und robust
• Verwendbar in neuen und vorhandenen Ventilationssystemen
• Temperatur-Schaltbereich CE: –5 bis 35°C, CE/CSA 0–40°C  /  32–104°F
• Netzspannung 250 V
  Netzstromstärke (max). 16 A
• Mindestlast 20 VA
• Gehäuse CE: IP 44; CE/CSA NEMA 4X
• Gewicht 0,3 kg
• Abmessungen 100 x 65 x 155 mm
• Regeldiagramm: Stufe 1: Sollwert


T15-WD

Schaltet Einphasen-Geräte bei einer
festgelegten Temperatur ein und aus

Digitaler Thermostat ETD-SN

Mit diesem digitalen Thermostatregler haben Sie volle Kontrolle über den temperaturabhängigen Regler des Stufentransformators.

Der ETD-S ermöglicht die Regelung des Klimas mit Hilfe eines Stufentransformators. Der Thermostat regelt den Lüftermotor basiert auf der Temperatur. Der ETD-S kann ein Heizgerät und einen Alarm ansteuern. Das minimale und maximale Ventilationsniveau ist einstellbar. Der ETD-S ist mit einer automatischen Abkühlkorrektur und einer “Raum leer” Funktion ausgestattet. Es wurde speziell für die Steuerung der Mf-Net-Transformatoren (wie dem STW-A, SEA und STD- A) entwickelt. Mit dem ETD-S können auch Nicht-Mf-Net Einphasen-Transformatoren, bis zu 10 Ampere, angesteuert werden. Um höhere Ströme als 10 Ampere zu bewältigen oder Dreiphasen-Transformatoren ansteuern zu können, könnten zusätzliche Kontakte notwendig sein.

• Geeignet für 1~ Ventilatoren
• Stufenregelung
• Zur Regelung eines Transformatorreglers

Vorteile:

• Niedrige Investitionskosten

• Leichter Einbau

• Einfach zu bedienen

• Verwendbar in neuen und vorhandenen Ventilationssystemen


Merkmale:

• 5-stufige Lüfter-Drehzahlregelung

• Automatische Abkühlkorrektur (Bandbreitenausgleich)

• Heizgeräterelaiskontakt

• Alarmrelaiskontakt

• "Raum leer"-Funktion

• Integrierter Spannungs- und Stromschutz

• Ventilationsstatus-Auslesung

• Mit Temperatursensor

• Netzstromversorgung: 253 V
• Netzfrequenz 60 Hz
• Lüfter-Ausgangsstufen 5
• Lüfterstrom 10A
• Heizgeräterelaiskontakt 8A, 250V
• Gehäuse IP54 Kunststoffgehuse
• Betriebstemperatur 40°C
• Aufbewahrungstemperatur 50°C
• Umgebungsfeuchte 95°C
