Verschlussklappe, selbsttätig, aus Kunststoff

• Selbsttätige Verschlussklappe aus schlagfestem,
  UV stabilisiertem PVC (Kunststoff)
• zur Abdeckung von Luftaustrittsöffnungen in der Außenwand
• Die Lamellen und Aufhängepunkte sind aus Polyvinylchlorid, so dass Korrosionsbildung ausgeschlossen ist.

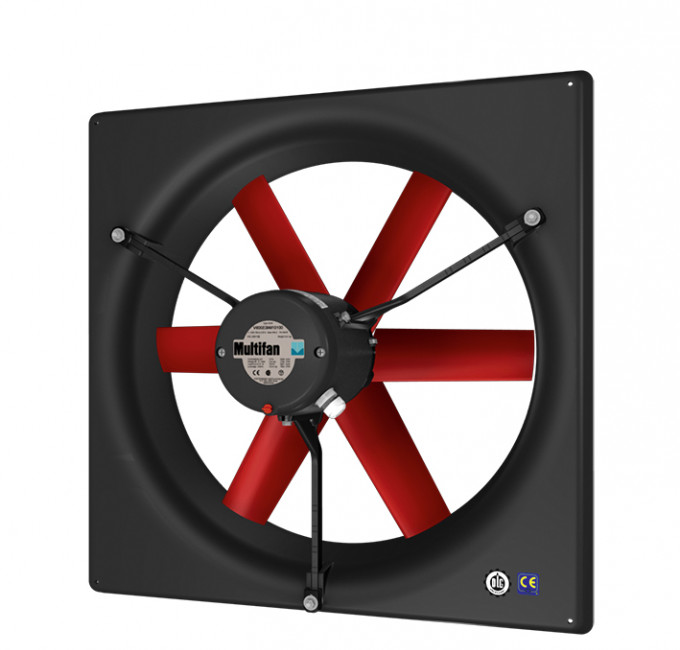

Multifan Standard Wandventilator "4E 50Q"

• 50 Hz
• ohne Schutzgitter
• 230 V
• 450 W
• 1,9A
• 8400 m³/h

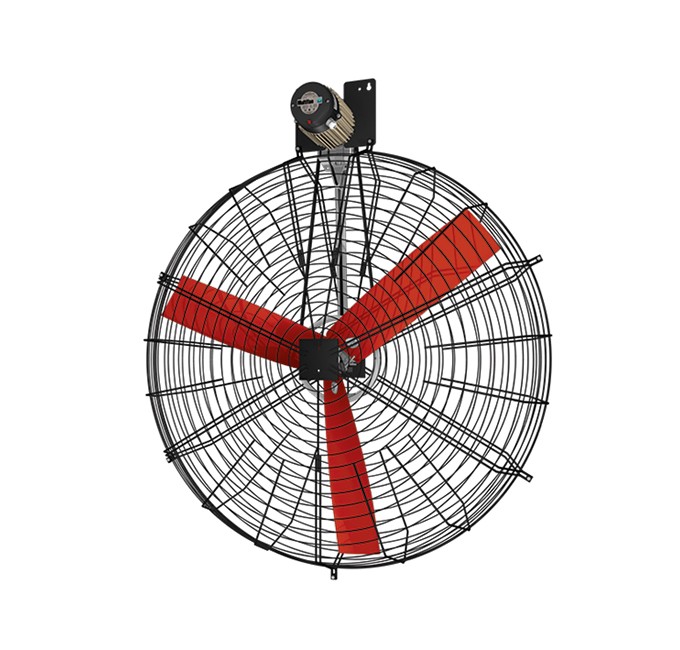

Korbventilator "4D 130"

• 50 Hz
• 400 V
• 630 W
• 4,5 / 2,6A
• 40100 m³/h
• Durchmesser 130 cm

Multifan Standard Wandventilator "4E 35Q"

• 50 Hz
• ohne Schutzgitter
• 230 V
• 150 W
• 0,90A
• 3500 m³/h

Multifan Standard Wandventilator "4E 30Q"

• 50 Hz
• ohne Schutzgitter
• 230 V
• 750 W
• 3,3A
• 21000 m³/h

• Multifan Regler sind optimal auf die Ventilatoren abgestimmt. Die Ventilatoren funktionieren dadurch äußerst effizient und geräuscharm, haben einen minimalen Stromverbrauch und eine lange Lebensdauer.

• Selbstverständlich können auch Ventilatoren anderen Fabrikats problemlos mit Multifan Reglern kombiniert werden und umgekehrt, vorausgesetzt, daß sie guter Qualität sind und einen regelbaren Motor besitzen.

• Vollautomatischer Stufenregler, 5-Stufentransformatoren, mit denen die Drehzahl der Ventilatoren - abhängig von der eingestellten Temperatur - vollautomatisch geregelt wird.

• Diese Stufenregler müssen immer mit einem Thermostaten verbunden sein. Geeignete Thermostate sind: T15-4 und ETD15-5K. Das Regelgerät STW-A10 ist für Einphasennetze geeignet.

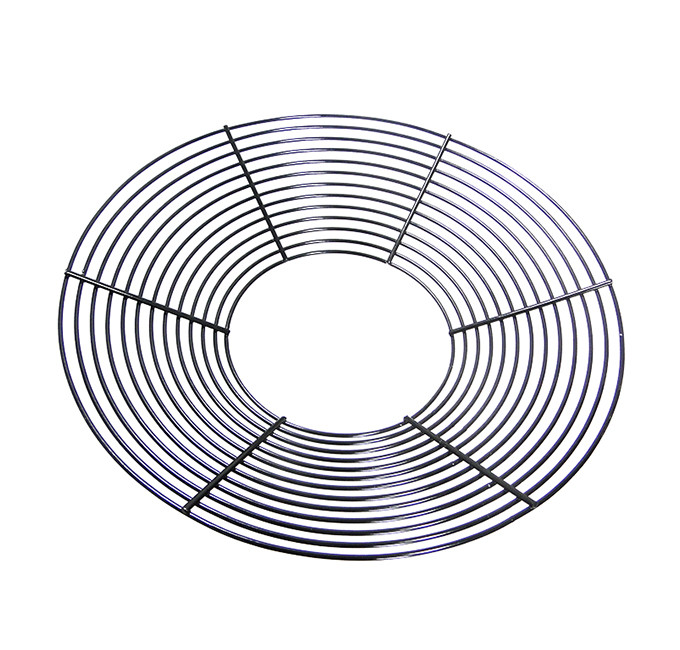

Multifan Schutzgitter "BG 350Q"
für Multifan Standard Wandventilator "4E 35Q"

• 350 mm


Multifan Standard Wandventilator "4E 40Q"

• 50 Hz
• ohne Schutzgitter
• 230 V
• 230 W
• 1,2A
• 4850 m³/h

Multifan Standard Wandventilator "4E 45Q"

• 50 Hz
• ohne Schutzgitter
• 230 V
• 300 W
• 1,4A
• 6350 m³/h

Multifan Schutzgitter "BG 300Q"
für Multifan Standard Wandventilator "4E 30Q"

• 300 mm


Multifan Standard Wandventilator "4E 30Q"

• 50 Hz
• ohne Schutzgitter
• 230 V
• 100 W
• 0,50A
• 2350 m³/h

Multifan Standard Wandventilator "6E 63Q"

• 50 Hz
• ohne Schutzgitter
• 230 V
• 560 W
• 2,50A
• 12300 m³/h

Multifan Schutzgitter "SL 92Q"
für Multifan Standard Wandventilator "6E 92Q"

• 920 mm


Stufenregler "SEA-3N", manuelle 5-Stufenregelung, max. 3A


Die Regler "SEA-3N" und "SEA-6N" können als manuelle,
halbautomatische oder automatische Stufenregelung für Einphasen-Lüfter
eingesetzt werden. Die SEA Transformatoren können ohne Thermostat als
manuelle 5-Stufenregler benutzt werden.
Bei halbautomatischer Regelung sollten die Thermostate T15-2 oder T15-WD
und bei automatischer Regelung sollten die Thermostate T15-4 oder ETD-S eingesetzt
werden. Beim SEA-3N ist der maximale Ausgangsstrom 3 Ampere und beim SEA-6N
ist der maximale Ausgangsstrom 6 Ampere.

Vorteile:

• Leichter Einbau
• Einfach zu bedienen
• Robust und unempfindlich für kurzzeitige Leistungsspitzen und Überlastung
• Verwendbar in neuen und vorhandenen Ventilationssystemen


Merkmale:

• Manuelle 5-Stufenregelung (Halb)automatische 5-stufen Drehzahlregelung (3-stufig in Kombination mit einem T15-2 oder 2-stufig mit einem T15-WD)
• Automatische 5-Stufendrehzahlregelung für Einphasen-Lüfter (in Kombination mit einem T15-4 oder einem ETD-S)
• Integrierter Temperaturschutz

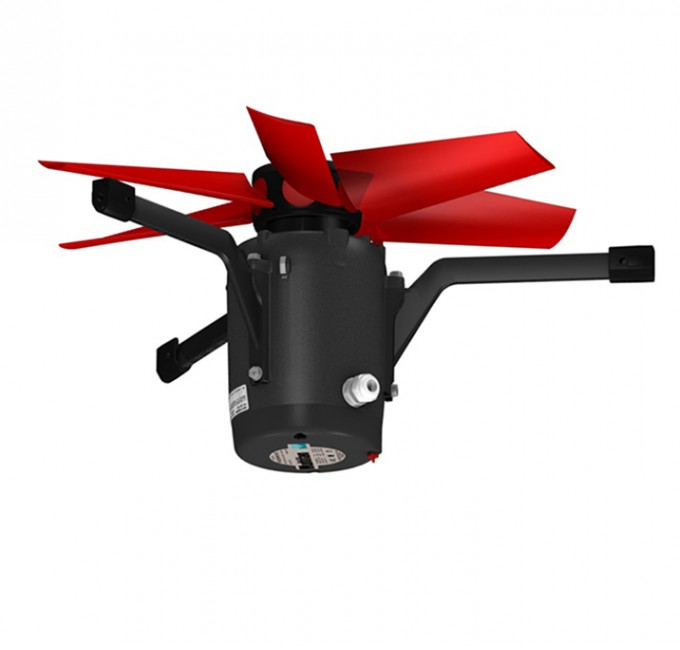

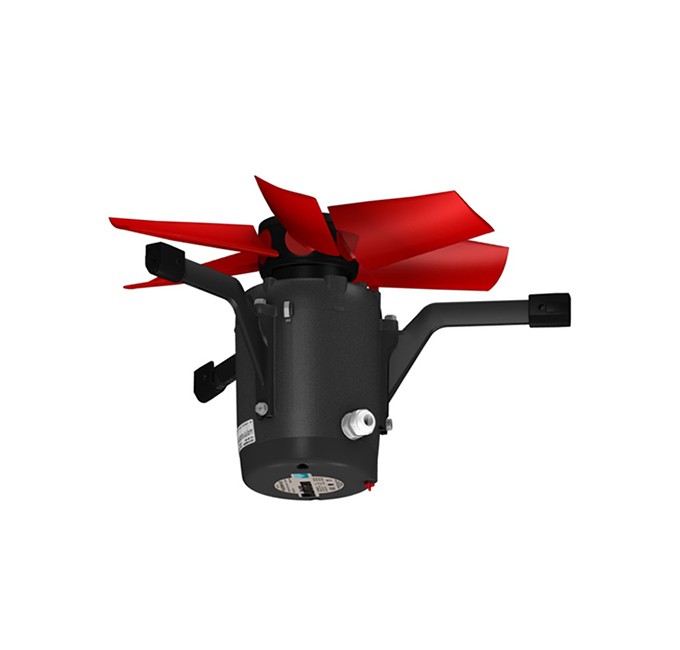

Multifan Standard Rohreinbauventilator "4E 50"

• 50 Hz
• 230 V
• 450 W
• 1,9A
• 8400 m³/h

Rohreinbauventilatoren können in bestehende Geräte und Schächte/Rohre eingebaut oder in einem Abluftkanal befestigt werden.

Sie können sowohl horizontal als auch vertikal montiert werden. Die Flexibilität der Befestigung ermöglicht es, den Ventilator ganz einfach so abzuändern, dass er sich für den Einsatz in geschlossenen Räumen eignet.

Rohreinbauventilatoren sind für landwirtschaftliche Anwendungen in Zu- und Abluftkanälen in Ställen geeignet.
Darüber hinaus können sie auch für die unterschiedlichsten industriellen Anwendungen wie Warmlufterzeuger, Luftbefeuchter und Zu- und Abluftkanäle eingesetzt werden. Auch für den OEM-Markt können Rohreinbauventilatoren u. a. in Warmlufterzeugern, Luftbefeuchtern und Zu- und Abluftkanälen angewandt werden.


Spezifikationen:

• Lieferbar in Durchmessern zwischen 25 cm und 92 cm
• Verschiedene Frequenzen (50 Hz und 60 Hz)
• Luftvolumenstrom bei 0 Pa: zwischen 2.340 m³/Stunde und 21.100 m³/Stunde (50-Hz-Ventilatoren)
• Luftvolumenstrom bei 0 Pa: zwischen 2.390 m³/Stunde und 23.100 m³/Stunde (60-Hz-Ventilatoren)

Digitaler Klimaregler "AEW-6,3N"

• Der AEW-6.3N ist ein elektronischer Ventilatorregler für eine stufenlose Ansteuerung von Einphasen-Ventilatoren auf Basis der Innentemperatur. Das Regelgerät bietet die Möglichkeit, das Regelverhalten durch das Einstellen von Parametern für Bandbreite und Belüftung nach Wunsch anzupassen.

• Der AEW-6.3N lässt sich einfach um weitere Regelgeräte aus dem MF-Net-Programm erweitern, um dadurch weitere Ventilatoren ansteuern zu können.
• Vorteile:
• Gleichmäßiger Ventilatorlauf
• Niedrige Investitionskosten
• Einfache Montage
• Robuste Ausführung
• Geeignet für den Stallbetrieb
• Einfache Bedienung
• Einsetzbar in neuen und bereits vorhandenen Lüftungsanlagen

• Stufenlose TRIAC-Regelung für Einphasen-Ventilatoren (max. 6,3 A)
• 0–10 V-Ausgangssignal für die Ansteuerung von:
  - Ein bzw. zwei Ventilatorregelgeräten - Ventilklappen - Heizsystemen
• Relais-Ausgänge für die Ansteuerung von:
  - Alarmen - Heizsystemen - einem zweiten Ventilator
• Integrierter Spannungs- und Stromschutz
• Auslesen vom Lüftungsstatus
• Mit Überbrückungsschalter
• inkl. zwei Temperatursensoren für die Innen- und Außentemperatur
• Ausgestattet mit einem Relais-Ausgang für Alarmfunktion

Multifan Schutzgitter "BG 450Q"
für Multifan Standard Wandventilator "4E 45Q"

• 450 mm

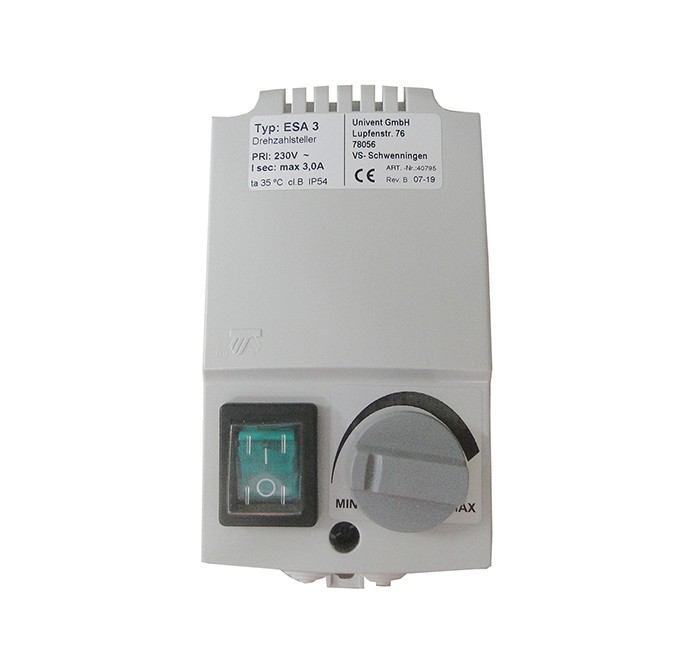

Elektronischer Handregler "ESA 3"

• Zur manuellen, stufenlosen Drehzahlregelung von spannungsregelbaren Ventilatoren.

• Die Geräte verfügen über einen beleuchteten Ausschalter.

• Kunststoffgehäuse hellgrau.

• 230V
• 50/60 Hz
• 3 A
• IP 54

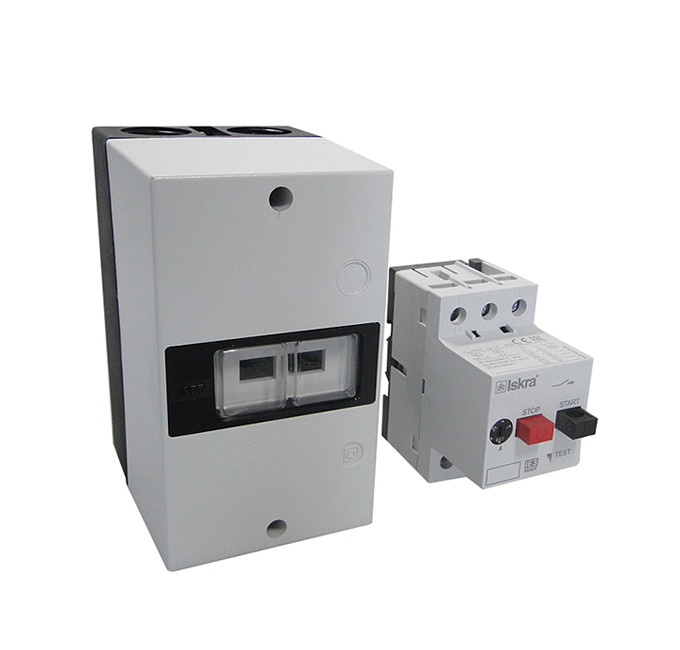

Motorschutzschalter Typ ESM 0,6 – 1,0A

• Motorschutzschalter sichern den Ventilatormotor
  vor Überbelastung und Phasenausfall.

• Der Drucktastenschalter ESM-1 ist ein elektromagnetischer und thermischer Schalter, der laut VDE-Norm 660 unterbricht und den Normen IP55 und IEC947 entspricht.
• Verwendbar asl Ein/Aus- oder Sperrschalter
• Modulares System
• Optimaler Schutz des Lüftermotors
• Stabil
• Zuverlässig
• Einstellbare Ampere: 0,6 – 1,0 Ampere

Multifan Schutzgitter "BG 400Q"
für Multifan Standard Wandventilator "4E 40Q"

• 400 mm


Keilriemen SPA 12,5 x 2168 für Korbventilatoren

für neue Bauart

Multifan Standard Rohreinbauventilator "4E 45"

• 50 Hz
• 230 V
• 300 W
• 1,4A
• 6350 m³/h

Rohreinbauventilatoren können in bestehende Geräte und Schächte/Rohre eingebaut oder in einem Abluftkanal befestigt werden.

Sie können sowohl horizontal als auch vertikal montiert werden. Die Flexibilität der Befestigung ermöglicht es, den Ventilator ganz einfach so abzuändern, dass er sich für den Einsatz in geschlossenen Räumen eignet.

Rohreinbauventilatoren sind für landwirtschaftliche Anwendungen in Zu- und Abluftkanälen in Ställen geeignet.
Darüber hinaus können sie auch für die unterschiedlichsten industriellen Anwendungen wie Warmlufterzeuger, Luftbefeuchter und Zu- und Abluftkanäle eingesetzt werden. Auch für den OEM-Markt können Rohreinbauventilatoren u. a. in Warmlufterzeugern, Luftbefeuchtern und Zu- und Abluftkanälen angewandt werden.


Spezifikationen:

• Lieferbar in Durchmessern zwischen 25 cm und 92 cm
• Verschiedene Frequenzen (50 Hz und 60 Hz)
• Luftvolumenstrom bei 0 Pa: zwischen 2.340 m³/Stunde und 21.100 m³/Stunde (50-Hz-Ventilatoren)
• Luftvolumenstrom bei 0 Pa: zwischen 2.390 m³/Stunde und 23.100 m³/Stunde (60-Hz-Ventilatoren)

Motorschutzschalter Typ ESM 1,6 –2,5 A

• Motorschutzschalter sichern den Ventilatormotor

  vor Überbelastung und Phasenausfall
• Der Drucktastenschalter ESM-1 ist ein elektromagnetischer und thermischer Schalter, der laut VDE-Norm 660 unterbricht und den Normen IP55 und IEC947 entspricht
• Verwendbar asl Ein/Aus- oder Sperrschalter
• Modulares System
• Optimaler Schutz des Lüftermotors
• Stabil
• Zuverlässig
• Einstellbare Ampere: 1,6 – 2,5 Ampere


Multifan Schutzgitter "SL 63Q"
für Multifan Standard Wandventilator "6E 63Q"

• 630 mm


alte Ausführung, als Ersatz oder zum zusätzlichen Anschluß

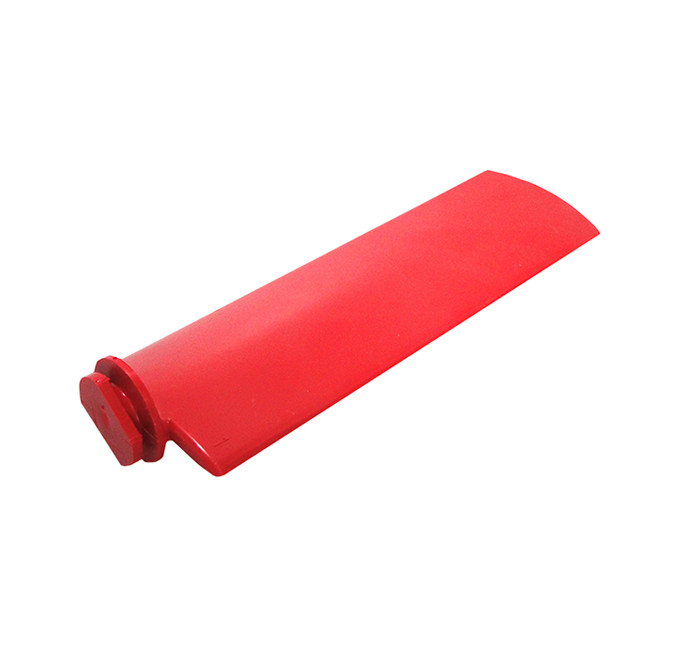

Multifan Flügel für Wandventilator "4E 50Q" einzeln

Mit der T15 Serie können Geräte (Lüfter, Heizgeräte, Alarme) basierend auf einer voreingestellten Temperatur ein- und ausgeschaltet werden. Der mechanische
Thermostat T15-4 ermöglicht, in Kombination mit einem Mf-Net Transformator, die temperaturgesteuerte Regelung von Lüftern.

• Die Thermostate der T15 Serie sind für Einphasen-Nutzung vorgesehen.


• Niedrige Investitionskosten
• Leichter Einbau
• Einfache Bedienung
• Langlebig und robust
• Verwendbar in neuen und vorhandenen Ventilationssystemen
• Temperatur-Schallereich: 0–50°C
• Netzspannung 230 V
• Netzstromstärke (max.) 10 A
• Mudestlast120VA
• Gehäuse IP55
• Gewicht 0,6 kg
• Abmessungen 150 x 150 x 110 mm
• Regeldiagramm:
  Stufe 1: Sollwert; Stufe 2: +1°C; Stufe 3: +1°C; Stufe 4: +1°C

T15-4

T15-4 ermöglicht in Kombination mit einem Mf-Net Transformator, die temperaturgesteuerte Regelung von Lüftern. 5-stufiges Thermostat, jede Stufe schaltet bei einem Temperaturunterschied von 1ºC.

Multifan Flügel für Wandventilator "4E 40Q" einzeln

Multifan Standard Rohreinbauventilator "4E 40"

• 50 Hz
• 230 V
• 230 W
• 1,2A
• 4850 m³/h

Rohreinbauventilatoren können in bestehende Geräte und Schächte/Rohre eingebaut oder in einem Abluftkanal befestigt werden.

Sie können sowohl horizontal als auch vertikal montiert werden. Die Flexibilität der Befestigung ermöglicht es, den Ventilator ganz einfach so abzuändern, dass er sich für den Einsatz in geschlossenen Räumen eignet.

Rohreinbauventilatoren sind für landwirtschaftliche Anwendungen in Zu- und Abluftkanälen in Ställen geeignet.
Darüber hinaus können sie auch für die unterschiedlichsten industriellen Anwendungen wie Warmlufterzeuger, Luftbefeuchter und Zu- und Abluftkanäle eingesetzt werden. Auch für den OEM-Markt können Rohreinbauventilatoren u. a. in Warmlufterzeugern, Luftbefeuchtern und Zu- und Abluftkanälen angewandt werden.


Spezifikationen:

• Lieferbar in Durchmessern zwischen 25 cm und 92 cm
• Verschiedene Frequenzen (50 Hz und 60 Hz)
• Luftvolumenstrom bei 0 Pa: zwischen 2.340 m³/Stunde und 21.100 m³/Stunde (50-Hz-Ventilatoren)
• Luftvolumenstrom bei 0 Pa: zwischen 2.390 m³/Stunde und 23.100 m³/Stunde (60-Hz-Ventilatoren)

Motorschutzschalter Typ ESM 1,0 – 1,6A

• Motorschutzschalter sichern den Ventilatormotor

  vor Überbelastung und Phasenausfall

• Der Drucktastenschalter ESM-1 ist ein elektromagnetischer und thermischer Schalter, der laut VDE-Norm 660 unterbricht und den Normen IP55 und IEC947 entspricht
• Verwendbar asl Ein/Aus- oder Sperrschalter
• Modulares System
• Optimaler Schutz des Lüftermotors
• Stabil
• Zuverlässig
• Einstellbare Ampere: 1,0 – 1,6 Ampere

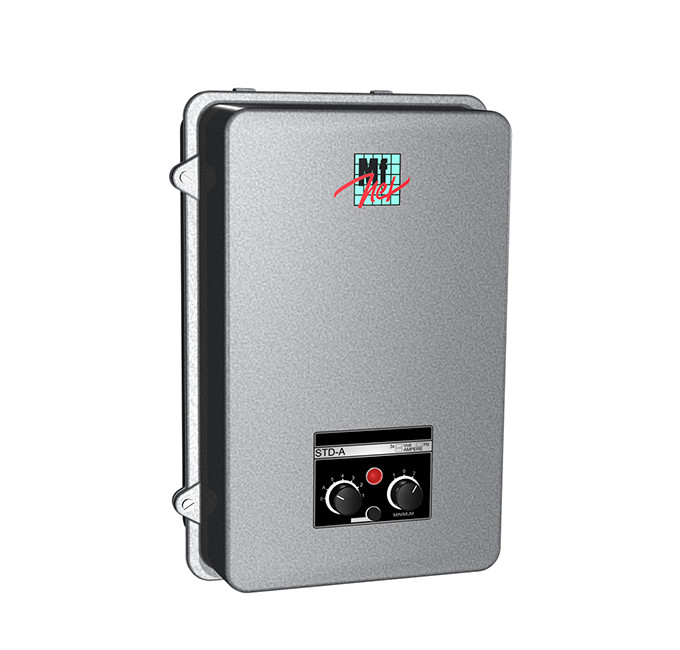

Stufenregler "STD-A 8A" automatisch, für MF-NET-Thermostate

Stufentransformatoren
Die STW und STD Stufentransformatoren ermöglichen eine
Lüfterregelung in Stufen. Die STW-Serie ist geeignet für
Einphase-Anwendungen und die STD-Serie für Dreiphase-
Anwendungen. Die STW & STD-Serien sind beide in zwei
Versionen verfügbar: handbedient und automatisch. Für
jede Version sind die Regler in verschiedenen Amperagen
lieferbar.

Vorteile:
• Leichter Einbau
• Einfach zu bedienen
• Robust und unempfindlich für kurzzeitige Leistungsspitzen
und Überlastung
• Verwendbar in neuen und vorhandenen Ventilationssystemen

Merkmale:
• STD & STW: Handbedienter Stufenregler
• STW-A & STD-A: Automatischer Stufenregler zu kombinieren
mit Mf-Net Thermostaten

Mf-Net Thermostate STD & STW: Handbediente Regler
STW-A & STD-A: Automatischbediente Regler
Lüfteranschluss
Eingänge Ausgänge

Regeldiagramm STW-A & STD-A
Stufe Ventilationsleistung
1 25%
2 30%
3 40%
4 60%
5 100%

Keilriemen SPA 12,5 x 2195 für Korbventilatoren

für alte Bauart

Motorschutzschalter Typ ESM 2,5 – 4,0 A

• Motorschutzschalter sichern den Ventilatormotor

  vor Überbelastung und Phasenausfall.

• Der Drucktastenschalter ESM-1 ist ein elektromagnetischer und thermischer Schalter, der laut VDE-Norm 660 unterbricht und den Normen IP55 und IEC947 entspricht.
• Verwendbar asl Ein/Aus- oder Sperrschalter
• Modulares System
• Optimaler Schutz des Lüftermotors
• Stabil
• Zuverlässig
• Einstellbare Ampere: 2,5 – 4,0 Ampere


Motorschutzschalter Typ ESM 4,0 – 6,3 A

• Motorschutzschalter sichern den Ventilatormotor
vor Überbelastung und Phasenausfall.

• Der Drucktastenschalter ESM-1 ist ein elektromagnetischer und thermischer Schalter, der laut VDE-Norm 660 unterbricht und den Normen IP55 und IEC947 entspricht.
• Verwendbar asl Ein/Aus- oder Sperrschalter
• Modulares System
• Optimaler Schutz des Lüftermotors
• Stabil
• Zuverlässig
• Einstellbare Ampere: 4,0 – 6,3 Ampere


Multifan Schutzgitter "BG 500Q"
für Multifan Standard Wandventilator "4E 50Q"

• 500 mm


Digitaler Thermostat ETD-SN

Mit diesem digitalen Thermostatregler haben Sie volle Kontrolle über den temperaturabhängigen Regler des Stufentransformators.

Der ETD-S ermöglicht die Regelung des Klimas mit Hilfe eines Stufentransformators. Der Thermostat regelt den Lüftermotor basiert auf der Temperatur. Der ETD-S kann ein Heizgerät und einen Alarm ansteuern. Das minimale und maximale Ventilationsniveau ist einstellbar. Der ETD-S ist mit einer automatischen Abkühlkorrektur und einer “Raum leer” Funktion ausgestattet. Es wurde speziell für die Steuerung der Mf-Net-Transformatoren (wie dem STW-A, SEA und STD- A) entwickelt. Mit dem ETD-S können auch Nicht-Mf-Net Einphasen-Transformatoren, bis zu 10 Ampere, angesteuert werden. Um höhere Ströme als 10 Ampere zu bewältigen oder Dreiphasen-Transformatoren ansteuern zu können, könnten zusätzliche Kontakte notwendig sein.

• Geeignet für 1~ Ventilatoren
• Stufenregelung
• Zur Regelung eines Transformatorreglers

Vorteile:

• Niedrige Investitionskosten

• Leichter Einbau

• Einfach zu bedienen

• Verwendbar in neuen und vorhandenen Ventilationssystemen


Merkmale:

• 5-stufige Lüfter-Drehzahlregelung

• Automatische Abkühlkorrektur (Bandbreitenausgleich)

• Heizgeräterelaiskontakt

• Alarmrelaiskontakt

• "Raum leer"-Funktion

• Integrierter Spannungs- und Stromschutz

• Ventilationsstatus-Auslesung

• Mit Temperatursensor

• Netzstromversorgung: 253 V
• Netzfrequenz 60 Hz
• Lüfter-Ausgangsstufen 5
• Lüfterstrom 10A
• Heizgeräterelaiskontakt 8A, 250V
• Gehäuse IP54 Kunststoffgehuse
• Betriebstemperatur 40°C
• Aufbewahrungstemperatur 50°C
• Umgebungsfeuchte 95°C


Regegerät Digital AEW-D10N

Der AEW-D 10 ermöglicht eine kontinuierliche Regelung
 des Klimas mittels einer Lüfterregelung basierend auf der Temperatur. Dieser kann ein Heizungsgerät und einen Alarm ansteuern. Das minimale und maximale Ventilationsniveau ist einstellbar. Der AEW-D 10 verfügt über eine automatische Abkühlkorrektur, ein Lufteinlass-Signal und ein programmierbares 0-10V Ausgangssignal. Der AEW-D 10 ist leicht erweiterbar. Eine der Möglichkeiten ist der Anschluss von mehreren Trilink-2t Reglern, um zusätzliche Lüfter anzusteuern und zu regeln.

Vorteile:

• Gleichmäßiger Lüfterlauf
• Niedrige Anschaffungskosten
• Leichter Einbau
• Einfach zu bedienen
• Verwendbar in neuen und vorhandenen Ventilationssystemen


Merkmale:

• Stufenlose Lüfter-Drehzahlregelung

• Automatische Abkühlkorrektur (Bandbreitenausgleich)
• Heizgeräterelaiskontakt
• Alarmrelaiskontakt

• Unabhängig programmierbares 0-10V Ausgangssignal für
• Lufteinlässe oder zusätzliche Regler

• Integrierter Spannungs- und Stromschutz
• Ventilationsstatus-Auslesung

• 100% Überbrückungsschalter

• Temperatursensor

• "Raum leer"-Funktion

• Reglertyp: Triac-Regler
• Sicherung F1: (Ventilatorausgang) 12,5 A; T, Abmessung 5 x 20 mm
• Netzstromversorgung: 230 V
• Netzfrequenz: 50 - 60 Hz
• Lüfter-Ausgangsspannung: 70 V – 230 V
• Lüfterstrom: 0,5 A – 10 A
• Heizgeräterelaiskontakt: 8 A / 250 V
• Alarmrelaiskontakt: 10 mA - 2A; 24V DC
  oder 24V AC max. 0 – 10 V Ausgang 30 mA
• Genauigkeit der regelbaren Ausgänge: ±1 %
• Widerstand des Temperatursensors: 10K ((25 °C) Ω;
  NTC, eingegossen in Kunststoffgehäuse
• Display für Temperaturauslesung:  –40 °C – 50 °C
• Genauigkeit der Temperaturauslesung: ±1 °C
• Gehäuse: IP54 Kunststoffgehäuse
• Gewicht (unverpackt): 1,7 kg
• Abmessungen (B x L x H): 267 x 225 x 104 mm
• Betriebstemperatur: 0 – 40 °C
• Aufbewahrungstemperatur:  –15 °C – 50 °C
• Umgebungsluftfeuchte: 95 %

Mini-Schließer-Relais mit Halter, 12V, 30 A

• Die Regler SEA 3N und SEA 6N können als manuelle,
• halbautomatische oder automatische Stufenregelung für Einphasen-Lüfter eingesetzt werden.

• Die SEA Transformatoren können ohne Thermostat als manuelle 5-Stufenregler benutzt werden. Bei halbautomatischer Regelung sollten die Thermostate T15-2 oder T15-WD und bei automatischer Regelung sollten die Thermostate T15-4 oder ETD-S eingesetzt werden. Beim SEA 3N ist der maximale Ausgangsstrom 3 Ampere und beim SEA 6N ist der maximale Ausgangsstrom 6 Ampere.


Vorteile:

• Leichter Einbau
• Einfach zu bedienen
• Robust und unempfindlich für kurzzeitige Leistungsspitzen und Überlastung
• Verwendbar in neuen und vorhandenen Ventilationssystemen


Merkmale:

• Manuelle 5-Stufenregelung
• Halbautomatische Drehzahlregelung (3-stufig in Kombination mit einem T15-2 oder 2-stufig mit einem T15-WD)
• Automatische 5-Stufendrehzahlregelung für Einphasen-Lüfter (in Kombination mit einem T15-4 oder einem ETD-S)
• Integrierter Temperaturschutz

Mit der T15 Serie können Geräte (Lüfter, Heizgeräte, Alarme) basierend auf einer voreingestellten Temperatur ein- und ausgeschaltet werden. Der mechanische
Thermostat T15-4 ermöglicht, in Kombination mit einem Mf-Net Transformator, die temperaturgesteuerte Regelung von Lüftern.

• Die Thermostate der T15 Serie sind für Einphasen-Nutzung vorgesehen.
• Niedrige Investitionskosten
• Leichter Einbau
• Einfache Bedienung
• Langlebig und robust
• Verwendbar in neuen und vorhandenen Ventilationssystemen
• Temperatur-Schaltbereich CE: –5 bis 35°C, CE/CSA 0–40°C  /  32–104°F
• Netzspannung 250 V
  Netzstromstärke (max). 16 A
• Mindestlast 20 VA
• Gehäuse CE: IP 44; CE/CSA NEMA 4X
• Gewicht 0,3 kg
• Abmessungen 100 x 65 x 155 mm
• Regeldiagramm: Stufe 1: Sollwert


T15-WD

Schaltet Einphasen-Geräte bei einer
festgelegten Temperatur ein und aus
